Firele învelite sunt esențiale pentru prevenirea incendiilor electrice și a pericolelor de șoc în clădirile moderne Când este instalat corect, fire învelite reduce riscul scurtcircuitelor cu mai mult de 70% în comparație cu cablajul unic neecranat . Stratul lor izolator exterior nu numai că protejează împotriva deteriorării mecanice, ci oferă și o cale de pământ continuă. Pentru aplicații rezidențiale și comerciale ușoare, utilizarea cablurilor învelite, cum ar fi construcții duble și-pământ sau similare cu manta, este o modalitate directă, conformă cu codul de a obține o distribuție electrică mai sigură. Ce sunt firele învelite și cum diferă de conductorii goali sau monoizolați Un fir învelit constă din doi sau mai mulți conductori izolați purtători de curent (fază și neutru) plus un conductor de pământ gol sau izolat, toate închise într-o manta exterioară din PVC, cauciuc sau LSZH (Low Smoke Zero Halogen). Diferența cheie: firele cu izolare unică au un singur strat de izolație per conductor și sunt de obicei conduse în interiorul conductelor sau canalelor. Cablurile învelite combină protecția mecanică și izolația într-un singur ansamblu, eliminând nevoia de conducte suplimentare în locații uscate și protejate. De exemplu, un cablu standard de 2,5 mm² învelit utilizat în circuitele de priză de 13 A poate rezista la o forță de tracțiune de până la 200N în timpul instalării fără a deteriora izolația interioară, în timp ce un fir unic izolat de aceeași secțiune transversală necesită conducte pentru a obține o protecție mecanică similară. Beneficii critice de siguranță: rezistență la foc și prevenirea șocurilor electrice Firele învelite moderne sunt evaluate pentru rezistență la flacără conform IEC 60332-1 sau standarde similare. Într-un test controlat, a Cablu învelit PVC auto-stings în 60 de secunde după îndepărtarea flăcării arzătorului, în timp ce firele termoplastice dezvelite au continuat să ardă și să picure particule în flăcări. Mantaua exterioară acționează și ca o barieră împotriva contactului accidental. Datele din rapoartele de incidente electrice arată că casele cablate în întregime cu cabluri învelite dublu izolate au Cu 82% mai puține șocuri legate de defecțiunea izolației comparativ cu cele care folosesc fire monoizolate în conductă. Ghid de selecție: Potrivirea tipurilor de sârmă învelită cu aplicațiile din lumea reală Alegerea greșită a materialului de înveliș sau a dimensiunii conductorului duce la o defecțiune prematură. Mai jos este un tabel practic bazat pe mediile obișnuite de instalare și cerințele de încărcare. Rețineți că toate valorile presupun o temperatură ambientală de 30°C și conductoare de cupru (cel mai comun material pentru firele învelite). Tabelul 1: Tipuri de sârmă învelită recomandate în funcție de aplicație și mediu Zona de aplicare Dimensiunea conductorului (mm²) Tip teaca Curent maxim (A) Circuite de iluminat (interior uscat) 1.0 sau 1.5 PVC (70°C) 11 - 16 Prize (interne) 2.5 PVC sau LSZH 20 - 27 Aragaz / HVAC (fix) 6.0 sau 10 PVC sau cauciuc 32 - 63 Locații exterioare / umede 2.5 sau 4.0 Cauciuc sau XLPE 25 - 37 Pentru instalarea ascunsă în izolație termică, se aplică factori de derating. Un fir învelit de 2,5 mm² îngropat în peste 100 mm de izolație poate avea curent nominal redus cu pana la 50% (de exemplu, de la 27A la 13,5A). Verificați întotdeauna reglementările locale de cablare. Cele mai bune practici de instalare care prelungesc durata de viață peste 30 de ani Un fir învelit instalat corect într-un spațiu uscat și ventilat poate dura cu ușurință 40 până la 50 de ani . Cu toate acestea, trei greșeli comune reduc această durată de viață în mod dramatic: Îndoire excesivă: Raza de îndoire minimă trebuie să fie de cel puțin 4 ori diametrul cablului. Un fir învelit cu diametrul de 10 mm îndoit în jurul unei raze de 35 mm provoacă micro-fisuri în manta, reducând rezistența izolației la sub 1 MΩ în decurs de 3 ani (valoarea inițială >100 MΩ). Depășirea limitelor de temperatură: Sârma acoperită cu PVC care funcționează continuu la 80°C (în loc de 70°C nominală) îmbătrânește de două ori mai repede. Datele arată că pentru fiecare 10°C peste valoarea nominală, jumătate de viață a izolației . Decapare necorespunzătoare: Punerea conductoarelor interioare în timp ce îndepărtați mantaua exterioară creează puncte de stres. Într-un studiu pe 200 de circuite eșuate, 37% dintre defecțiuni au provenit de la capete prost decupate . Utilizați un dispozitiv de dezis cablu dedicat la adâncimea corectă – de obicei cu 0,5 mm mai puțin decât grosimea mantalei. Pentru o manta standard din PVC de 1,5 mm grosime, o adancime de decapare de 1,0 mm lasă o marjă de siguranță fără a expune conductorii. Concepții greșite frecvente despre firele învelite (cu corecții de date) Înțelegerea greșită a evaluărilor firelor învelite duce la înlocuiri periculoase. Mai jos este o listă de erori frecvente față de fapte reale bazate pe date de laborator și de teren. mit: Toate firele învelite sunt impermeabile. Fapt: Doar tecile de cauciuc sau LSZH special evaluate rezistă la umiditate continuă. Sârmă standard acoperită cu PVC absoarbe 0,5% până la 1,5% apă în greutate după 24 de ore de imersie , ceea ce duce la creșterea curentului de scurgere. mit: Teaca mai groasa inseamna intotdeauna o protectie mai buna. Fapt: O manta din PVC de 1,8 mm asigura 90% din rezistenta mecanica la impact a unei mantale de 2,5 mm, dar aceasta din urma reduce flexibilitatea prin 40% si creste dificultatea de instalare in spatii inguste. mit: Firele învelite nu au nevoie de conducte. Fapt: În locațiile susceptibile la deteriorarea sau impactul rozătoarelor (cum ar fi garaje sau pereți exteriori), este necesară protecție mecanică suplimentară, cum ar fi conductele. Testele arată că învelișul standard din PVC este pătruns de a Ac de oțel de 2 mm cu o forță mai mică de 50 N – în limitele forței de mușcătură a rozătoarelor obișnuite. Procedura pas cu pas pentru a testa dacă un fir învelit existent rămâne în siguranță Testarea periodică evită eșecurile neașteptate. Urmați această listă de verificare practică folosind echipamente de testare electrice de bază. Înregistrați valorile pentru comparație an la an. Inspecție vizuală: Verificați dacă există fisuri, decolorare sau umflare a tecii exterioare. Umflarea indică migrarea plastifiantului sau supraîncălzirea - înlocuiți imediat dacă umflarea depășește 15% din diametrul original . Test de rezistență la izolație: Folosind un megger de 500 V CC, măsurați între conductori și între fiecare conductor și pământ. Ar trebui să apară un fir învelit sănătos mai mare de 100 MΩ . Valorile de mai jos 1 MΩ necesită înlocuire imediată. Continuitatea miezului pământului: Măsurați rezistența de la conductorul de pământ de la un capăt la celălalt capăt. Pentru o lungime de 30 m de pământ de 1,5 mm², așteptați-vă mai mic de 0,4 Ω . Valorile mai mari indică conexiuni slăbite sau fire corodate. Verificarea integrității tecii: Înfășurați cablul strâns cu bandă de autoamalgamare și scufundați secțiunea cu bandă în apă în timp ce măsurați rezistența izolației. Orice picătură de mai jos 50 MΩ după 5 minute confirmă micro-fisurile tecii. Efectuați acest ciclu de testare la fiecare 5 ani pentru instalatii rezidentiale și anual pentru medii industriale sau umede. Respectarea acestui program poate prelungi durata de viață efectivă în siguranță a cablajului învelit de la obișnuit 25-30 de ani la mult peste 45 de ani . Concluzie: Firele învelite rămân cea mai eficientă actualizare de siguranță pentru orice sistem electric Datele din cererile de asigurare și investigațiile privind incendiile arată în mod constant că proprietățile complet conectate cu cabluri învelite conforme au Cu 60% mai puține incidente de incendiu electric la 1.000 de instalații în comparație cu cele care utilizează sisteme mai vechi, recablabile sau dezvelite. Costul inițial suplimentar (de obicei 0,20 USD până la 0,50 USD pe metru mai mult decât firul de bază cu un singur izolat) este recuperat în doi ani printr-o muncă mai mică de instalare și cerințe reduse pentru conducte. Pentru orice construcție nouă sau renovare, specificarea cablurilor învelite cu material de înveliș adecvat și dimensionarea corectă a conductorului este o acțiune directă și măsurabilă către o infrastructură electrică mai sigură și mai durabilă.

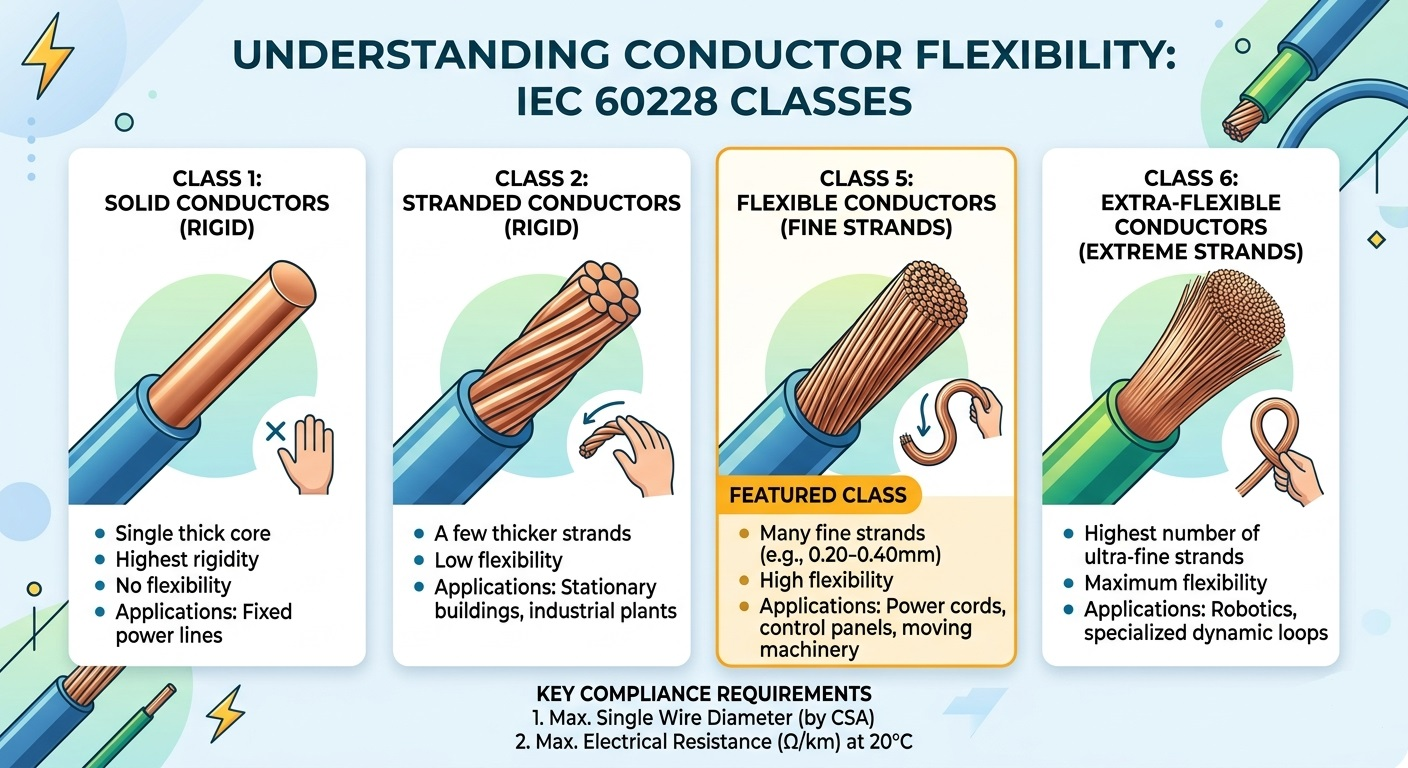

Cheie la pachet: Conductoarele de clasa 5, definite de IEC 60228, sunt conductori flexibili cu fire fine utilizate în prelungitoare, panouri de control și aplicații industriale. Acest ghid acoperă specificațiile tehnice, comparația cu clasa 2 și cum să selectați conductorul potrivit pentru proiectul dvs. În lumea ingineriei electrice și a producției de cabluri, „flexibilitatea” nu este doar o trăsătură fizică, ci este o categorie tehnică strict definită. Dacă ați manipulat vreodată un cablu de alimentare rigid față de un fir de comandă suplu, ușor de îndoit, ați experimentat direct diferența dintre clasele de conductori. Majoritatea acestor specificații sunt guvernate de standardele internaționale IEC 60228 . Acest ghid face o scufundare profundă în Conductoare clasa 5 — standardul industrial pentru aplicații flexibile — care acoperă cerințele de construcție, limitele electrice și cazurile de utilizare din lumea reală. Înțelegerea cadrului de clasificare a conductorilor IEC 60228 IEC 60228 (și echivalentul său britanic BS EN 60228) clasifică conductoarele în patru clase principale bazate pe construcție și flexibilitate. Înțelegerea locului în care se află Clasa 5 în această ierarhie este esențială pentru selectarea corectă a produsului: Clasa Tip Descriere Clasa 1 Solid (rigid) Un singur fir solid; utilizat pentru instalații fixe, permanente, unde nu are loc nicio mișcare. Clasa 2 Eșuat (rigid) Mai multe fire mai groase; standard pentru cablarea casei și rețelele electrice în instalații fixe. Clasa 5 Flexibil (suvite fine) Multe fire fine de cupru strânse împreună; proiectat pentru îndoire și mișcare frecventă. Clasa 6 Extra-Flexibil (cele mai fine fire) Șuvițe chiar mai fine decât clasa 5; utilizat în aplicații foarte dinamice care necesită flexibilitate maximă. Ce face un dirijor „Clasa 5”? Specificatii tehnice Un conductor de clasa 5 constă din mai multe fire fine de cupru împerecheate pentru a obține flexibilitate. Contrar ipotezelor comune, IEC 60228 o face nu prescriu cu strictețe numărul total de fire. În schimb, standardul impune conformitatea cu două valori principale: 1. Diametrul maxim al firelor individuale Pentru a se asigura că conductorul rămâne cu adevărat flexibil, IEC 60228 stabilește o limită superioară strictă pentru diametrul fiecărui fir individual. Șuvițele mai subțiri se îndoaie mai ușor, reducând oboseala metalului în timpul ciclurilor repetate de îndoire. Exemple reprezentative din standard includ: Conductor de 75 mm² → diametrul maxim individual al firului: 0,21 mm Conductor de 5 mm² → diametrul maxim al firului individual: 0,26 mm Conductor de 10 mm² → diametrul maxim al firului individual: 0,41 mm Conductor de 35 mm² → diametrul maxim individual al firului: 0,41 mm 2. Rezistenta electrica maxima la 20°C Rezistența electrică este criteriul de performanță definitoriu. Rezistența totală a conductorului clasa 5 completat nu trebuie să depășească valorile specificate în tabelele de rezistență IEC 60228, măsurate la 20°C. Această regulă permite producătorilor flexibilitate de proiectare: dacă un producător folosește fire de 0,20 mm în loc de maximum 0,21 mm, acest lucru este acceptabil - cu condiția ca conductorul finit să îndeplinească în continuare limita de rezistență. Această abordare cu doi parametri (rezistența diametrului firului) asigură că conductorii din clasa 5 sunt atât flexibili din punct de vedere fizic, cât și eficienți din punct de vedere electric, fără a supraspecifica procesul de fabricație. Clasa 5 vs Clasa 2 Conductori: Diferențe de bază Inginerii electricieni se confruntă frecvent cu alegerea între conductorii din clasa 2 și clasa 5. Decizia depinde dacă cablul va fi într-o instalație fixă ​​sau într-o aplicație mobilă/flexibilă. Iată o comparație directă: Caracteristică Clasa 2 (Stranded, Fixed) Clasa 5 (Flexible) Constructii Fire mai puține și mai groase Multe fire fine Flexibilitate Scăzut — potrivit pentru cablare fixă Înalt — potrivit pentru mișcare Aplicații tipice Cablajul casei, rețelele electrice Prelungitoare, panouri de control Metoda de terminare Urechi sau șuruburi simple Se recomandă mangime Rezistenta la oboseala metalelor Scăzut (nu este conceput pentru îndoire) Înalt (proiectat pentru îndoirea repetată) Cost În general mai scăzut Puțin mai mare datorită procesului de șuruburi fine Aplicații cheie ale conductoarelor IEC 60228 Clasa 5 Deoarece conductorii din clasa 5 pot rezista la vibrații moderate și îndoiri repetate fără fracturi, aceștia sunt specificați într-o gamă largă de industrii: Cabluri flexibile și prelungitoare: aparate de uz casnic, unelte electrice și echipamente portabile în care cablurile trebuie înfășurate, derulate și repoziționate în mod regulat. Panouri de comandă industriale: dirijarea strânsă în jurul colțurilor și prin canalele de cablu necesită raza de curbură care poate fi realizată numai cu conductori cu fire fine. Cabluri auto: vibrațiile continue ale motorului și ciclul de temperatură necesită conductoare care să reziste la oboseala metalică pe durata de viață a vehiculului. Instalații maritime și offshore: Mișcarea constantă a valurilor, combinată cu spațiile restrânse, face din clasa 5 alegerea preferată pentru distribuția de energie la bord. Robotică și automatizare: brațele robotizate articulate necesită cabluri care se flexează de mii de ori pe zi fără defecțiuni - Clasa 5 face față acestei provocări pentru aplicații cu flexibilitate moderată (Clasa 6 pentru flexibilitate ridicată). De ce este importantă specificarea IEC 60228 Clasa 5 pentru proiectul dvs Selectarea unui cablu comercializat ca „flexibil” fără a face referire la un standard recunoscut, cum ar fi IEC 60228 Clasa 5, introduce un risc semnificativ. Conformitatea cu acest standard oferă trei garanții concrete: Siguranță: limitele de rezistență asigură că conductorul nu se supraîncălzește sub curentul nominal, prevenind degradarea izolației și potențialele pericole de incendiu. Compatibilitate: diametrele maxime standardizate ale firului asigură că conductorul se potrivește corect în urechile standard, ferulele și blocurile de borne fără a necesita modificări. Longevitate: Toronarea fină previne oboseala metalului în timpul flexiilor repetate, prelungind semnificativ durata de viață a cablului în comparație cu alternativele neconforme. La aprovizionarea cu cabluri la nivel internațional, certificarea IEC 60228 simplifică, de asemenea, aprobarea de reglementare, deoarece standardul este adoptat sau recunoscut în UE (BS EN 60228), Australia (AS/NZS 1125) și multe alte piețe. Întrebări frecvente despre conductoarele de clasa 5 Clasa 5 este la fel cu cablul flexibil? Nu tocmai. „Cablu flexibil” este un termen comercial larg. Clasa 5 este o clasificare specifică a conductorilor IEC 60228 cu cerințe tehnice măsurabile. Un cablu poate fi comercializat ca flexibil fără a îndeplini specificațiile Clasa 5. Conductoarele de clasa 5 pot fi utilizate în exterior? Clasa 5 se referă numai la construcția conductorului, nu la ratingul general al cablului. Dacă un cablu este potrivit pentru utilizare în exterior, depinde de materialele izolației și ale mantalei (de exemplu, PVC rezistent la UV, XLPE). Verificați întotdeauna specificația completă a cablului, nu doar clasa conductorului. Care este diferența dintre clasa 5 și clasa 6? Ambele sunt clase de conductoare flexibile. Clasa 6 folosește șuvițe și mai fine, rezultând o flexibilitate mai mare și o rază de îndoire minimă mai strânsă. Clasa 6 este specificată pentru aplicații extrem de dinamice, cum ar fi flexia continuă în lanțuri de tractare, în timp ce clasa 5 acoperă scenarii cu flexibilitate moderată. Aveți nevoie de ajutor pentru a alege dirijorul potrivit pentru aplicația dvs.? Echipa noastră de ingineri este specializată în conductoare și cabluri conforme cu IEC 60228 pentru aplicații industriale, marine, auto și comerciale. Indiferent dacă proiectul dumneavoastră implică medii cu vibrații ridicate sau instalații fixe standard, vă oferim specificații tehnice detaliate și oferte competitive. Contactați-ne astăzi pentru a discuta cerințele proiectului dumneavoastră.

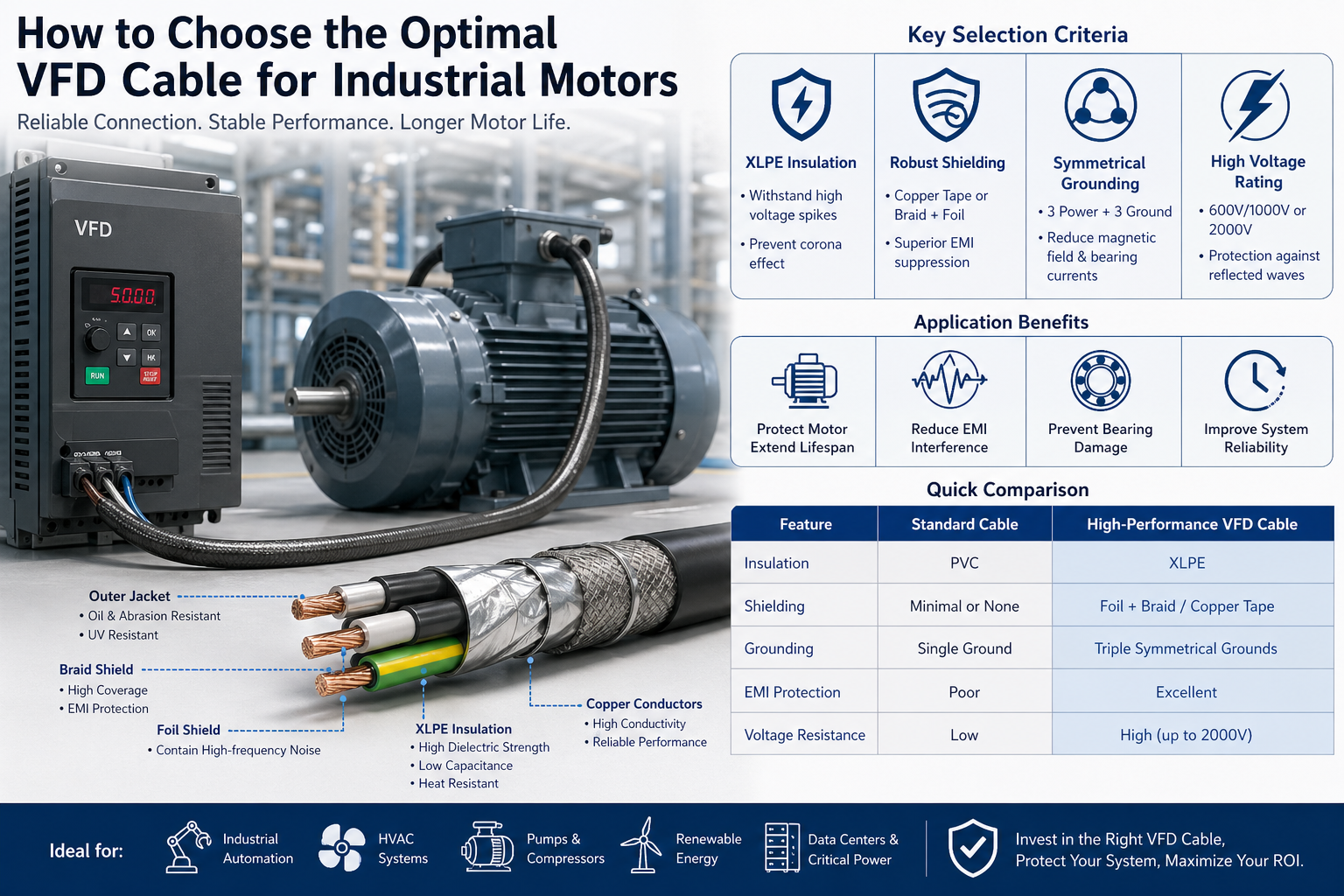

În sistemele industriale moderne, conexiunea dintre un variator de frecvență (VFD) și un motor electric reprezintă unul dintre mediile cele mai agresive din punct de vedere electric. Frecvențele înalte de comutare, vârfurile de tensiune și interferența electromagnetică (EMI) pun un stres extrem asupra cablurilor. Alegerea unui cablu neadecvat nu este doar un defect minor de design, ci poate duce la: Defecțiune prematură a izolației motorului Deteriorări ale lagărului cauzate de curenții vagabonzi Interferență electromagnetică crescută (EMI) Timp de oprire neplanificat și costuri de întreținere Prin urmare, un cablu VFD proiectat corespunzător este esențial pentru fiabilitatea sistemului, siguranța și performanța pe termen lung. 1. Înțelegerea mediului de operare VFD Spre deosebire de sursele de alimentare tradiționale, VFD-urile utilizează modularea lățimii impulsurilor (PWM) pentru a controla viteza motorului. Aceasta creează o formă de undă nesinusoidală cu: Dv/dt ridicat (rata de schimbare a tensiunii) Supratensiune reflectată de undă (în special în cablurile lungi) Tensiune de mod comun și curenți de circulație De ce eșuează cablurile standard Cablurile de uz general, cum ar fi THHN sau firele de bază izolate cu PVC, nu sunt proiectate pentru aceste condiții. În timp, aceștia pot experimenta: Degradarea izolației din cauza descărcării corona Acumulare excesivă de căldură Scurgeri EMI care afectează instrumentele din apropiere Rezultat: Durată de viață redusă a motorului și performanță instabilă a sistemului. 2. Criterii cheie de selecție pentru cablurile VFD A. Tip de izolație: XLPE pentru stabilitate de înaltă frecvență Sistemul de izolare este prima linie de apărare împotriva stresului electric. Recomandat: Polietilenă reticulata (XLPE) Avantaje tehnice: Rigiditate dielectrică ridicată pentru a rezista la vârfurile de tensiune Pierderi dielectrice și capacitate reduse Evaluare termică superioară (de obicei 90°C–125°C) Rezistență puternică la descărcarea corona În comparație cu PVC, XLPE îmbunătățește semnificativ longevitatea izolației în medii de înaltă frecvență. B. Protecție avansată pentru controlul EMI Suprimarea EMI este una dintre cele mai critice cerințe în aplicațiile VFD. Fără o ecranare adecvată, zgomotul electromagnetic poate: Interferează cu PLC-urile, senzorii și sistemele de comunicație Cauza semnale false și erori operaționale Creșteți riscurile de conformitate în mediile reglementate Structuri de ecranare recomandate: Scut cu bandă de cupru Excelent pentru a reține zgomotul de înaltă frecvență Oferă cale de împământare cu impedanță scăzută Scut cu împletitură din folie Acoperire ≥85% Combină flexibilitatea cu o eficiență ridicată de ecranare Funcția cheie: Un scut bine proiectat asigură acest lucru curenții de mod comun revin prin cablu , mai degrabă decât deteriorarea rulmenților motorului. C. Proiectare de împământare simetrică Geometria cablului are un impact direct asupra performanței electrice. Configurarea celor mai bune practici: 3 conductori de faza 3 conductori de împământare poziționați simetric Beneficii de performanță: Reduce emisia de câmp electromagnetic Echilibrează distribuția curentului de masă Minimizează tensiunea arborelui și curenții lagărelor Acest design este deosebit de important în motoare cu putere medie și mare . D. Tensiunea nominală și protecția undelor reflectate Datorită fenomenelor unde reflectate, vârfurile de tensiune la bornele motorului pot atinge de 2-3 ori tensiunea nominală . Evaluări recomandate: 600V / 1000V pentru sisteme industriale standard 2000V pentru: Cabluri lungi Unități de înaltă frecvență de comutare Aplicații critice Perspectivă de inginerie: Sistemele de izolație cu tensiune mai mare oferă o marjă de siguranță care reduce semnificativ riscul de defecțiune. 3. Dimensiunea cablului și considerații de instalare Ampacitatea și managementul termic Dimensionarea corectă a conductorului trebuie să ia în considerare: Amperi de sarcină completă a motorului (FLA) Temperatura mediului ambiant Metoda de instalare (tavă, conductă, aer liber) Factorii de grupare și derating ale cablurilor Dimensionarea necorespunzătoare poate duce la supraîncălzire și la reducerea duratei de viață a cablului. Flexibilitate și performanță mecanică În medii dinamice, cum ar fi: Robotică Linii de producție automatizate Deplasarea utilajelor Utilizați cabluri VFD cu flexibilitate ridicată proiectat pentru mișcare continuă și cicluri de îndoire. Rezistența mediului Mediile industriale pot fi dure și imprevizibile. Materiale recomandate pentru jachetă: TPE (elastomer termoplastic): Rezistență excelentă la ulei, abraziune și substanțe chimice Ideal pentru medii industriale și dure PVC specializat: Eficient din punct de vedere al costurilor Potrivit pentru aplicații industriale generale Factori suplimentari de protectie: Rezistență UV (instalații exterioare) Protecție împotriva umezelii și pătrunderii apei Rezistență la agenți de răcire și la substanțe chimice industriale 4. Conformitate și standarde (critice pentru proiecte globale) Atunci când selectați cabluri VFD pentru proiecte internaționale, conformitatea este esențială. Standarde comune de luat în considerare: UL (America de Nord) Standarde IEC/EN (Europa) RoHS și REACH (conformitate de mediu) Alegerea cablurilor conforme asigură: Aprobari de proiecte mai usoare Riscuri legale și operaționale reduse Compatibilitate cu piețele globale 5. Comparație rapidă: cablu standard vs cablu VFD Caracteristică Cablu standard Cablu VFD de înaltă performanță Izolație PVC XLPE Ecranarea Minimal / Nici unul Impletitură din folie / bandă de cupru Împământare singur Multi-sol simetric Control EMI Sărac Excelent Rezistență la tensiune Scăzut Înalt (până la 2000V) 6. Scenarii de aplicare Cablurile VFD de înaltă performanță sunt utilizate pe scară largă în: Sisteme de automatizare industriale Sisteme HVAC cu variatoare de viteza Sisteme de pompe și compresoare Centre de date și sisteme de alimentare critice Sisteme de energie regenerabilă (eoliană, solară) Fiecare dintre aceste medii necesită transmisie de putere stabilă, cu zgomot redus și de înaltă fiabilitate . 7. Concluzie: o investiție strategică, nu doar o componentă Alegerea cablului VFD potrivit nu este doar o decizie privind specificațiile tehnice, ci este o investiție pe termen lung în fiabilitatea sistemului. Deși cablurile VFD de înaltă performanță pot avea un cost inițial mai mare, acestea oferă: Întreținere redusă și timpi de nefuncționare Durată de viață extinsă a motorului și a echipamentului Compatibilitate electromagnetică îmbunătățită (EMC) Costul total de proprietate (TCO) mai mic Perspectivă finală: Un cablu VFD bine selectat acționează ca o barieră de protecție între unitate și motor, asigurând o funcționare eficientă, stabilă și fără interferențe pe întregul ciclu de viață al sistemului.

Ridicați un cablu de control și un cablu de alimentare unul lângă altul și arată aproape identic. Aceeași jachetă exterioară, diametru similar, greutate comparabilă. Dar conectați-le incorect, iar consecințele variază de la secvențe de automatizare eșuate până la pericole electrice grave. Diferența dintre aceste două tipuri de cablu nu este cosmetică - este fundamentală. Pentru ce sunt de fapt Un cablu de alimentare are o singură sarcină: mutați energia electrică de la o sursă la o sarcină. Fie că alimentează un motor, alimentează un transformator sau distribuie curent printr-o clădire, cablul de alimentare este conducta pentru forța electrică brută. Transportă curent mare pe distanțe lungi, iar designul său reflectă această cerere. Un cablu de control face cu totul altceva. Transportă semnale – comenzi, feedback, măsurători – între un sistem de control și dispozitivele pe care le gestionează. Gândiți-vă la un PLC care trimite o instrucțiune de deschidere/închidere către o supapă solenoidală sau un senzor care raportează temperatura înapoi la un panou de monitorizare. Curentul este minim; acuratețea este totul. În practică, ambele cabluri trec adesea prin aceeași conductă sau jgheab de cabluri. Un cablu de alimentare alimentează motorul; un cablu de control îi spune când să pornească și să se oprească. Sunt complementare, nu interschimbabile. Cum sunt construite diferit Tensiune nominală este cea mai imediată diferență structurală. Cablurile de alimentare sunt evaluate la 0,6/1 kV și mai sus — tipurile de tensiune medie ajung la 10 kV, 35 kV și mai mult, guvernate de standarde precum IEC 60502 pentru cablurile cu izolație extrudată. Cablurile de control funcționează într-un interval mult mai scăzut: de obicei 300/450V până la 450/750V, deoarece transmisia semnalului nu necesită infrastructură de înaltă tensiune. Secțiunea transversală a conductorului și numărul de miezuri spune restul poveștii. Cablurile de alimentare acordă prioritate capacității de purtare a curentului, astfel încât conductorii sunt mari - de obicei 16 mm², 50 mm², 120 mm² sau mai mari, în cupru sau aluminiu. Numărul de nuclee rămâne scăzut: 1 până la 5 nuclee per cablu sunt standard. Cablurile de control inversează complet această logică. Conductoarele sunt mici (de la 0,5 mm² la 10 mm²), dar numărul de nuclee este mare — oriunde de la 2 nuclee până la 61 de nuclee într-un singur cablu — deoarece un circuit de control complex necesită multe căi de semnal independente grupate eficient. Izolație și înveliș urmează același model. Cablurile de alimentare necesită îmbrăcăminte groasă și robustă pentru a face față tensiunilor înalte, solicitărilor mecanice, căldurii și umidității. Cablurile de control folosesc izolație mai ușoară din PVC sau XLPE, suficientă pentru semnalele de joasă tensiune. Când ambele tipuri de cablu împart un mediu industrial, mantaua cablului de alimentare este vizibil mai grea. Ecranarea este opțional pentru cablurile de alimentare, dar adesea critic pentru cablurile de control. În mediile cu interferențe electromagnetice puternice - în apropierea motoarelor mari, a unităților de frecvență variabilă sau a echipamentelor de comutare - un cablu de control neecranat va capta zgomotul care corupă semnalele. O bandă de cupru sau un scut împletit în jurul cablului de control blochează această interferență și păstrează integritatea semnalului. Codarea culorilor diferă de asemenea. Miezurile cablurilor de alimentare utilizează culori standard de fază (maro, negru, gri pentru faze; albastru pentru neutru; verde/galben pentru pământ) pentru a sprijini instalarea și întreținerea în siguranță. Miezurile cablurilor de control sunt de obicei negre cu marcaje numerice albe, deoarece identificarea individuală a circuitului contează mai mult decât convenția de fază. Unde îi aparține fiecare cablu Cablurile de alimentare funcționează oriunde energia electrică trebuie să se miște la scară. Rețelele de distribuție subterană, liniile aeriene de transport, alimentarea mașinilor industriale și ridicatoarele de putere a clădirilor se bazează pe cabluri de alimentare. Pentru cablarea și distribuția instalației, cabluri de alimentare de joasa tensiune pentru constructii si distributie industriala gestionează marea majoritate a încărcăturilor comerciale și industriale ușoare. Pentru infrastructura de rețea, substații și conexiuni la utilități, cabluri de alimentare de medie tensiune pentru aplicații în rețea și substații transportă puterea la tensiunile necesare pentru o transmisie eficientă pe distanțe lungi. Cablurile de control sunt coloana vertebrală a fiecărui proces automat. Liniile de asamblare pentru automobile, sistemele DCS ale uzinelor chimice, sistemele de management al clădirilor (HVAC, iluminat, controlul accesului), semnalizarea feroviară și circuitele de relee de protecție a centralelor electrice depind de cablurile de control pentru a transmite semnalele care mențin operațiunile sincronizate și sigure. Cabluri de control pentru automatizări industriale și cablare echipamente sunt concepute special pentru a satisface cerințele de precizie și flexibilitate ale acestor medii. Comparație rapidă de referință Principalele diferențe structurale și funcționale dintre cablurile de alimentare și de control Parametru Cablu de alimentare Cablu de control Funcția primară Transmite energie electrică Transmite semnale/date de control Tensiune nominală 0,6/1kV și peste (până la 500kV) 300/450V – 450/750V Secțiunea conductorului Mare (16 mm² – 500 mm²) Mic (0,5 mm² – 10 mm²) Numărul de nuclee 1 – 5 miezuri 2 – 61 de nuclee Grosimea izolației Gros (de înaltă tensiune nominală) Brichetă (cu tensiune scăzută) Ecranarea Rareori necesar Adesea necesar (medii EMI) Codarea culorilor de bază Culorile fazelor (maro/negru/gri) Negru cu numerotare albă Material conductor Cupru sau aluminiu Cupru (standard) Cum să-l alegi pe cel potrivit Trei întrebări rezolvă majoritatea deciziilor de selecție. Prima: ce transporta cablul? Dacă furnizează curent pentru a alimenta o sarcină - motor, circuit de iluminat, unitate HVAC - este o aplicație de cablu de alimentare. Dacă transportă o comandă, o măsurătoare sau un semnal de feedback, este o aplicație de cablu de control. Al doilea: la ce tensiune functioneaza sistemul? Sistemele care rulează peste 1 kV necesită cabluri de alimentare clasificate corespunzător. Circuitele de semnal și control care funcționează la 24VDC, 120VAC sau 230VAC se încadrează în teritoriul cablului de control. Al treilea: care este mediul electromagnetic? Dacă cablul trece lângă echipamente de comutare de mare putere, variatoare de frecvență sau motoare mari, este necesar un cablu de control ecranat pentru a preveni degradarea semnalului. În medii dure sau cu temperaturi ridicate, fire ignifuge și rezistente la temperaturi înalte oferă protecție suplimentară atât pentru aplicațiile de alimentare, cât și pentru aplicațiile de control. Înlocuirea unui tip de cablu cu celălalt nu este niciodată o soluție. Utilizarea unui cablu de control într-o aplicație de alimentare riscă defectarea izolației și incendiu. Executarea unui cablu de alimentare în cazul în care un cablu de control îi aparține risipește costuri și spațiu și poate încă introduce interferențe. Cablul potrivit, dimensionat și specificat corect, face ca sistemele să funcționeze în siguranță și fiabil pe toată durata de viață a acestora. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Selectarea cablului de aluminiu gol este o decizie critică pentru ingineri, manageri de proiect și echipele de achiziții care lucrează la sistemele aeriene de transport și distribuție a energiei electrice. Alegerea greșită poate compromite fiabilitatea rețelei, poate crește costurile de întreținere sau poate crea riscuri de siguranță în teren. Acest ghid prezintă factorii cheie tehnici și de mediu care ar trebui să determine fiecare selecție de cablu din aluminiu. De ce cablul de aluminiu nu este o alegere preferată pentru transmisia aeriană Cablurile goale din aluminiu au fost de încredere în transmisia de putere în aer liber de peste un secol și din motive întemeiate. În comparație cu cuprul, aluminiul conduce electricitatea la aproximativ 61% din conductivitatea cuprului măsurată în raport cu Standardul Internațional de Cupru Coacet (IACS). În timp ce acest lucru înseamnă că este necesară o suprafață de secțiune transversală mai mare pentru a transporta același curent, celelalte proprietăți ale aluminiului fac ca acest compromis să merite în multe aplicații. Aluminiul cântărește aproximativ o treime mai mult decât cuprul, reducând dramatic sarcina structurală pe turnuri și stâlpi și reducând costurile de instalare pe intervale lungi. Din punct de vedere al costurilor, cablul de aluminiu oferă în mod obișnuit economii substanțiale de material în comparație cu conductorii echivalenti de cupru - un avantaj decisiv în proiectele de infrastructură a rețelei în care pot fi necesari sute sau mii de kilometri de conductor. Pentru o comparație detaliată a ambelor materiale în funcție de conductivitate, greutate, cost și siguranță, vezi cablaj de cupru vs aluminiu . Când aplicația este transmisia aeriană în aer liber și eficiența bugetului contează, cabluri goale din aluminiu oferă constant valoare puternică. Înțelegerea principalelor tipuri de conductoare de aluminiu goale Nu toate cablurile goale de aluminiu sunt la fel. Sunt disponibile trei configurații principale, fiecare proiectată pentru diferite priorități de performanță. AAC (Toate conductoare de aluminiu) este realizat în întregime din fire de aluminiu de calitate electrică. Oferă o conductivitate bună și este economic, făcându-l bine potrivit pentru aplicații generale în exterior și intervale mai scurte unde rezistența mare la tracțiune nu este principala preocupare. AAAC (Toate conductoare din aliaj de aluminiu) este fabricat din fire de aliaj de aluminiu, mai degrabă decât din aluminiu pur. Acest lucru oferă o rezistență superioară la coroziune, făcându-l opțiunea preferată pentru mediile umede, de coastă sau agresive chimic. Construcția din aliaj îmbunătățește și rezistența la tracțiune în comparație cu AAC. ACSR (conductor de aluminiu armat cu oțel) combină un strat exterior de aluminiu cu un miez de oțel. Miezul de oțel oferă o rezistență ridicată la tracțiune, în timp ce firele de aluminiu transportă curentul electric. Această configurație este alegerea standard pentru instalațiile cu deschidere lungă și liniile aeriene de înaltă tensiune unde încărcarea mecanică este solicitantă. Combină rezistența ridicată cu o conductivitate bună - un echilibru pe care conductorii de aluminiu pur nu îl pot realiza singuri. Selectarea tipului corect depinde de lungimea deschiderii, de rezistența mecanică necesară, de condițiile locale de mediu și de buget. Pentru majoritatea liniilor de înaltă tensiune la distanță lungă, ACSR este implicit în industrie. Pentru mediile de coastă sau corozive, AAAC este de obicei cea mai bună alegere. Pentru cabluri aeriene de medie și joasă tensiune aplicațiile cu intervale mai scurte, AAC sau AAAC oferă adesea echilibrul corect între cost și performanță. Capacitatea de purtare a curentului și selecția secțiunii transversale Ampacitatea - capacitatea de purtare a curentului a unui conductor - este primul număr care trebuie determinat atunci când se specifică orice cablu de aluminiu gol. Alegerea unui conductor subdimensionat creează acumulare periculoasă de căldură; supradimensionarea crește costurile în mod inutil. Ampacitatea depinde de mai multe variabile: aria secțiunii transversale a conductorului, temperatura ambiantă, radiația solară, viteza vântului și configurația instalației. În proiectarea liniilor aeriene, inginerii iau în considerare, de asemenea, temperatura maximă admisă de funcționare a conductorului, care afectează atât durata de viață a conductorului, cât și comportamentul înclinării. Pentru conductoarele goale aeriene în aer liber, se recomandă o abordare conservatoare. Ușor supradimensionare a conductorului în raport cu sarcina maximă calculată oferă o marjă de siguranță împotriva cererii de vârf, temperaturilor extreme ale mediului și creșterii viitoare a sarcinii. Aria secțiunii transversale trebuie selectată pe baza celei mai nefavorabile combinații de sarcină și condiții de mediu așteptate pe durata de viață a cablului. Verificați întotdeauna valorile de intensitate față de standardul național sau internațional aplicabil pentru tipul de conductor specific și metoda de instalare utilizată. Rezistența mecanică și cerințele de deschidere În proiectarea liniilor aeriene, performanța electrică în sine nu este suficientă - conductorul trebuie, de asemenea, să facă față solicitărilor mecanice ale deschiderilor lungi, încărcării vântului, încărcării cu gheață și expansiunii și contracției termice de-a lungul anilor de funcționare în aer liber. Rezistența la tracțiune a unui conductor de aluminiu gol determină cât de lungă poate fi înșirată în siguranță între structurile de susținere. Conductoarele ACSR sunt proiectate special pentru această provocare: miezul de oțel suportă cea mai mare parte a sarcinii mecanice, în timp ce firele de aluminiu gestionează transmisia curentului. Pentru intervale foarte lungi sau zone supuse unor încărcări puternice de vânt sau gheață, ACSR este de obicei singura alegere adecvată. Calculele de sag și tensiune trebuie efectuate pentru fiecare trave din proiectarea liniei. Conductorul trebuie să aibă suficientă înclinare pentru a rămâne în limitele sigure de garda la sol la temperatură maximă (când conductorul se extinde și se înclină cel mai mult), menținând în același timp o tensiune adecvată la temperatură minimă (când contracția crește stresul mecanic). În zonele predispuse la vibrații induse de vânt, amortizoarele antivibrații și selecția adecvată a conductorului ajută la prevenirea deteriorării cauzate de oboseală în punctele de suspensie în timp. Condiții de mediu și rezistență la coroziune Mediul de instalare influențează semnificativ ce tip de conductor de aluminiu nu este adecvat. Aluminiul formează în mod natural un strat subțire de oxid pe suprafața sa, care oferă o anumită protecție de bază împotriva oxidării ulterioare. Cu toate acestea, această protecție nu este uniformă în toate condițiile de mediu. Recomandări de tip de conductor în funcție de mediu Mediul Tip de conductor recomandat Motivul cheie General rural / interior în aer liber AAC sau ACSR rentabil; expunere moderată la coroziune Coastă / umiditate ridicată AAAC Rezistență superioară la coroziune din compoziția aliajului Zone industriale (expunere chimică) AAAC Aliajul rezistă la atmosfere chimice și încărcate cu sare Transmisie cu lungime mare / sarcină mare ACSR Miezul de oțel asigură rezistența mecanică necesară Conexiuni interne la substație AAC sau AAAC intervale mai scurte; prioritate în greutate și cost În mediile de coastă și industriale, combinația de umiditate și contaminanți din aer accelerează coroziunea electrochimică. Conductoarele AAAC, care încorporează aliaj de aluminiu mai degrabă decât fire de aluminiu pur, oferă o rezistență semnificativ mai bună la coroziune pe termen lung în aceste condiții și reduc riscul de degradare a conductorului care ar putea compromite în cele din urmă siguranța liniei. Conformitatea cu standardele din industrie Cablurile goale din aluminiu destinate transportului de energie trebuie să respecte standardele internaționale sau naționale recunoscute. Aceste standarde definesc cerințele minime pentru puritatea conductorului, configurația toroanelor, proprietățile mecanice, rezistența electrică și procedurile de testare. Specificarea și procurarea conductoarelor care îndeplinesc aceste standarde este o bază nenegociabilă pentru funcționarea sigură și fiabilă a rețelei. Standardele cu cele mai multe referințe includ IEC 61089 (conductori cu fire rotunde pentru linii aeriene), ASTM B230 și B231 (conductori din aluminiu și aliaj de aluminiu pentru utilizare aeriană) și standarde regionale precum GB/T 1179 utilizate în China. Pentru achizițiile internaționale, cumpărătorii ar trebui să specifice ce standard se aplică în țara țintă și să solicite de la producător dovezi documentare de conformitate. Certificarea prin sisteme de management al calității recunoscute - cum ar fi ISO 9001 pentru calitatea producției și ISO 14001 pentru managementul mediului - oferă o încredere suplimentară în consistența proceselor de fabricație. Producătorii de renume vor deține, de asemenea, certificări specifice produsului și vor putea furniza rapoarte de testare care să demonstreze conformitatea cu standardul de conductor relevant. Siguranța la terminarea și conectarea Unul dintre cele mai importante - și adesea trecute cu vederea - aspecte ale selecției cablului de aluminiu goale este sistemul de terminare. Cablul în sine poate fi specificat corect, dar conexiunile slabe sunt o cauză principală a supraîncălzirii, arcului și defecțiunii premature în instalațiile de conductori de aluminiu. Aluminiul se extinde și se contractă mai mult decât cuprul ca răspuns la schimbările de temperatură. Acest ciclu termic poate slăbi treptat conexiunile care nu au fost strânse corespunzător sau care au folosit hardware incompatibil. În timp, conexiunile slăbite cresc rezistența la contact, generează exces de căldură și creează risc de incendiu. Soluția este să folosiți conectori, cleme și feronerie care sunt clasificate special pentru conductorii de aluminiu și să aplicați valorile corecte ale cuplului de instalare, așa cum sunt specificate de producătorul de hardware. Pentru conexiunile prin jumper și îmbinări în liniile aeriene, conectorii de tip compresie sunt, în general, preferați, deoarece asigură un contact mecanic constant pe toată secțiunea transversală a conductorului. Toate hardware-urile de terminare trebuie inspectate în timpul instalării și re-verificate în timpul ciclurilor de întreținere programate, în special în zonele supuse vibrațiilor sau variațiilor mari de temperatură zilnică. Instalarea modernă a cablurilor din aluminiu, atunci când se face cu componentele și procedurile potrivite, poate oferi aceeași fiabilitate pe termen lung ca cuprul. Cheia este să vă asigurați că fiecare element al instalației - conductor, hardware și manopera - este potrivit și conform codului. Concluzie Selectarea corectă a cablului de aluminiu necompletat necesită mai mult decât compararea prețurilor pe metru. Decizia trebuie să țină cont de tipul conductorului (AAC, AAAC sau ACSR), capacitatea necesară de purtare a curentului, cerințele privind durata mecanică, expunerea la mediu, standardele aplicabile și compatibilitatea sistemului de terminare. Fiecare dintre acești factori afectează în mod direct siguranța, fiabilitatea și costul total al ciclului de viață al instalației. Pentru majoritatea aplicațiilor de transmisie aeriană, ACSR rămâne alegerea preferată pentru deschideri lungi și linii de sarcină mare, în timp ce AAAC oferă rezistență superioară la coroziune în medii de coastă sau agresive chimic. AAC oferă o soluție economică pentru intervale mai scurte în condiții benigne. În fiecare caz, conformitatea cu standardele internaționale și practicile de instalare adecvate sunt esențiale pentru a obține performanța și siguranța cerute de aplicație. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
