Cheie la pachet: Conductoarele de clasa 5, definite de IEC 60228, sunt conductori flexibili cu fire fine utilizate în prelungitoare, panouri de control și aplicații industriale. Acest ghid acoperă specificațiile tehnice, comparația cu clasa 2 și cum să selectați conductorul potrivit pentru proiectul dvs.

În lumea ingineriei electrice și a producției de cabluri, „flexibilitatea” nu este doar o trăsătură fizică, ci este o categorie tehnică strict definită. Dacă ați manipulat vreodată un cablu de alimentare rigid față de un fir de comandă suplu, ușor de îndoit, ați experimentat direct diferența dintre clasele de conductori.

Majoritatea acestor specificații sunt guvernate de standardele internaționale IEC 60228 . Acest ghid face o scufundare profundă în Conductoare clasa 5 — standardul industrial pentru aplicații flexibile — care acoperă cerințele de construcție, limitele electrice și cazurile de utilizare din lumea reală.

Înțelegerea cadrului de clasificare a conductorilor IEC 60228

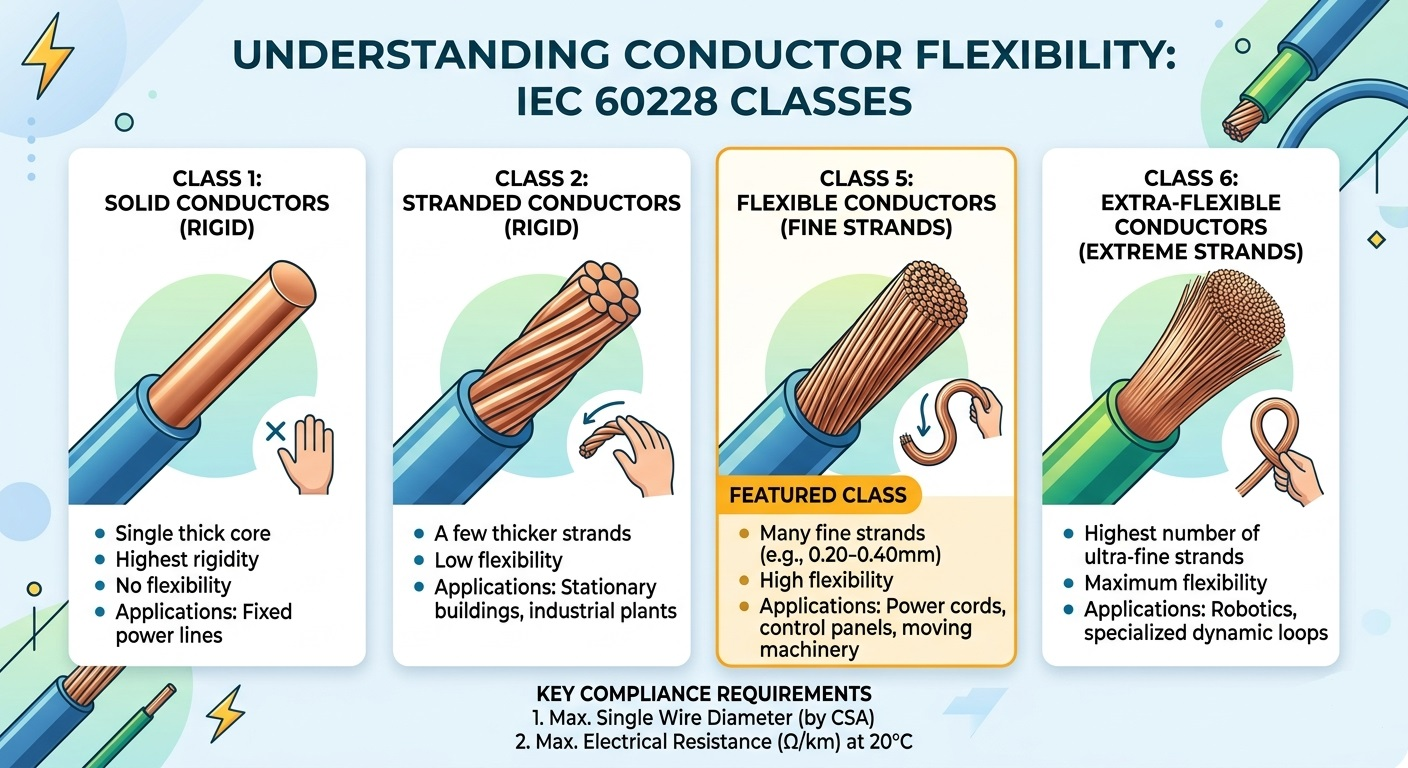

IEC 60228 (și echivalentul său britanic BS EN 60228) clasifică conductoarele în patru clase principale bazate pe construcție și flexibilitate. Înțelegerea locului în care se află Clasa 5 în această ierarhie este esențială pentru selectarea corectă a produsului:

Ce face un dirijor „Clasa 5”? Specificatii tehnice

Un conductor de clasa 5 constă din mai multe fire fine de cupru împerecheate pentru a obține flexibilitate. Contrar ipotezelor comune, IEC 60228 o face nu prescriu cu strictețe numărul total de fire. În schimb, standardul impune conformitatea cu două valori principale:

1. Diametrul maxim al firelor individuale

Pentru a se asigura că conductorul rămâne cu adevărat flexibil, IEC 60228 stabilește o limită superioară strictă pentru diametrul fiecărui fir individual. Șuvițele mai subțiri se îndoaie mai ușor, reducând oboseala metalului în timpul ciclurilor repetate de îndoire. Exemple reprezentative din standard includ:

• Conductor de 75 mm² → diametrul maxim individual al firului: 0,21 mm
• Conductor de 5 mm² → diametrul maxim al firului individual: 0,26 mm
• Conductor de 10 mm² → diametrul maxim al firului individual: 0,41 mm
• Conductor de 35 mm² → diametrul maxim individual al firului: 0,41 mm

2. Rezistenta electrica maxima la 20°C

Rezistența electrică este criteriul de performanță definitoriu. Rezistența totală a conductorului clasa 5 completat nu trebuie să depășească valorile specificate în tabelele de rezistență IEC 60228, măsurate la 20°C. Această regulă permite producătorilor flexibilitate de proiectare: dacă un producător folosește fire de 0,20 mm în loc de maximum 0,21 mm, acest lucru este acceptabil - cu condiția ca conductorul finit să îndeplinească în continuare limita de rezistență.

Această abordare cu doi parametri (rezistența diametrului firului) asigură că conductorii din clasa 5 sunt atât flexibili din punct de vedere fizic, cât și eficienți din punct de vedere electric, fără a supraspecifica procesul de fabricație.

Clasa 5 vs Clasa 2 Conductori: Diferențe de bază

Inginerii electricieni se confruntă frecvent cu alegerea între conductorii din clasa 2 și clasa 5. Decizia depinde dacă cablul va fi într-o instalație fixă ​​sau într-o aplicație mobilă/flexibilă. Iată o comparație directă:

Aplicații cheie ale conductoarelor IEC 60228 Clasa 5

Deoarece conductorii din clasa 5 pot rezista la vibrații moderate și îndoiri repetate fără fracturi, aceștia sunt specificați într-o gamă largă de industrii:

• Cabluri flexibile și prelungitoare: aparate de uz casnic, unelte electrice și echipamente portabile în care cablurile trebuie înfășurate, derulate și repoziționate în mod regulat.
• Panouri de comandă industriale: dirijarea strânsă în jurul colțurilor și prin canalele de cablu necesită raza de curbură care poate fi realizată numai cu conductori cu fire fine.
• Cabluri auto: vibrațiile continue ale motorului și ciclul de temperatură necesită conductoare care să reziste la oboseala metalică pe durata de viață a vehiculului.
• Instalații maritime și offshore: Mișcarea constantă a valurilor, combinată cu spațiile restrânse, face din clasa 5 alegerea preferată pentru distribuția de energie la bord.
• Robotică și automatizare: brațele robotizate articulate necesită cabluri care se flexează de mii de ori pe zi fără defecțiuni - Clasa 5 face față acestei provocări pentru aplicații cu flexibilitate moderată (Clasa 6 pentru flexibilitate ridicată).

De ce este importantă specificarea IEC 60228 Clasa 5 pentru proiectul dvs

Selectarea unui cablu comercializat ca „flexibil” fără a face referire la un standard recunoscut, cum ar fi IEC 60228 Clasa 5, introduce un risc semnificativ. Conformitatea cu acest standard oferă trei garanții concrete:

• Siguranță: limitele de rezistență asigură că conductorul nu se supraîncălzește sub curentul nominal, prevenind degradarea izolației și potențialele pericole de incendiu.
• Compatibilitate: diametrele maxime standardizate ale firului asigură că conductorul se potrivește corect în urechile standard, ferulele și blocurile de borne fără a necesita modificări.
• Longevitate: Toronarea fină previne oboseala metalului în timpul flexiilor repetate, prelungind semnificativ durata de viață a cablului în comparație cu alternativele neconforme.

La aprovizionarea cu cabluri la nivel internațional, certificarea IEC 60228 simplifică, de asemenea, aprobarea de reglementare, deoarece standardul este adoptat sau recunoscut în UE (BS EN 60228), Australia (AS/NZS 1125) și multe alte piețe.

Întrebări frecvente despre conductoarele de clasa 5

Clasa 5 este la fel cu cablul flexibil?

Nu tocmai. „Cablu flexibil” este un termen comercial larg. Clasa 5 este o clasificare specifică a conductorilor IEC 60228 cu cerințe tehnice măsurabile. Un cablu poate fi comercializat ca flexibil fără a îndeplini specificațiile Clasa 5.

Conductoarele de clasa 5 pot fi utilizate în exterior?

Clasa 5 se referă numai la construcția conductorului, nu la ratingul general al cablului. Dacă un cablu este potrivit pentru utilizare în exterior, depinde de materialele izolației și ale mantalei (de exemplu, PVC rezistent la UV, XLPE). Verificați întotdeauna specificația completă a cablului, nu doar clasa conductorului.

Care este diferența dintre clasa 5 și clasa 6?

Ambele sunt clase de conductoare flexibile. Clasa 6 folosește șuvițe și mai fine, rezultând o flexibilitate mai mare și o rază de îndoire minimă mai strânsă. Clasa 6 este specificată pentru aplicații extrem de dinamice, cum ar fi flexia continuă în lanțuri de tractare, în timp ce clasa 5 acoperă scenarii cu flexibilitate moderată.

Aveți nevoie de ajutor pentru a alege dirijorul potrivit pentru aplicația dvs.?

Echipa noastră de ingineri este specializată în conductoare și cabluri conforme cu IEC 60228 pentru aplicații industriale, marine, auto și comerciale. Indiferent dacă proiectul dumneavoastră implică medii cu vibrații ridicate sau instalații fixe standard, vă oferim specificații tehnice detaliate și oferte competitive.

Contactați-ne astăzi pentru a discuta cerințele proiectului dumneavoastră.
