Cum să alegeți cablul VFD optim pentru motoarele industriale

În sistemele industriale moderne, conexiunea dintre un variator de frecvență (VFD) și un motor electric reprezintă unul dintre mediile cele mai agresive din punct de vedere electric. Frecvențele înalte de comutare, vârfurile de tensiune și interferența electromagnetică (EMI) pun un stres extrem asupra cablurilor.

Alegerea unui cablu neadecvat nu este doar un defect minor de design, ci poate duce la:

• Defecțiune prematură a izolației motorului
• Deteriorări ale lagărului cauzate de curenții vagabonzi
• Interferență electromagnetică crescută (EMI)
• Timp de oprire neplanificat și costuri de întreținere

Prin urmare, un cablu VFD proiectat corespunzător este esențial pentru fiabilitatea sistemului, siguranța și performanța pe termen lung.

1. Înțelegerea mediului de operare VFD

Spre deosebire de sursele de alimentare tradiționale, VFD-urile utilizează modularea lățimii impulsurilor (PWM) pentru a controla viteza motorului. Aceasta creează o formă de undă nesinusoidală cu:

• Dv/dt ridicat (rata de schimbare a tensiunii)
• Supratensiune reflectată de undă (în special în cablurile lungi)
• Tensiune de mod comun și curenți de circulație

De ce eșuează cablurile standard

Cablurile de uz general, cum ar fi THHN sau firele de bază izolate cu PVC, nu sunt proiectate pentru aceste condiții. În timp, aceștia pot experimenta:

• Degradarea izolației din cauza descărcării corona
• Acumulare excesivă de căldură
• Scurgeri EMI care afectează instrumentele din apropiere

Rezultat: Durată de viață redusă a motorului și performanță instabilă a sistemului.

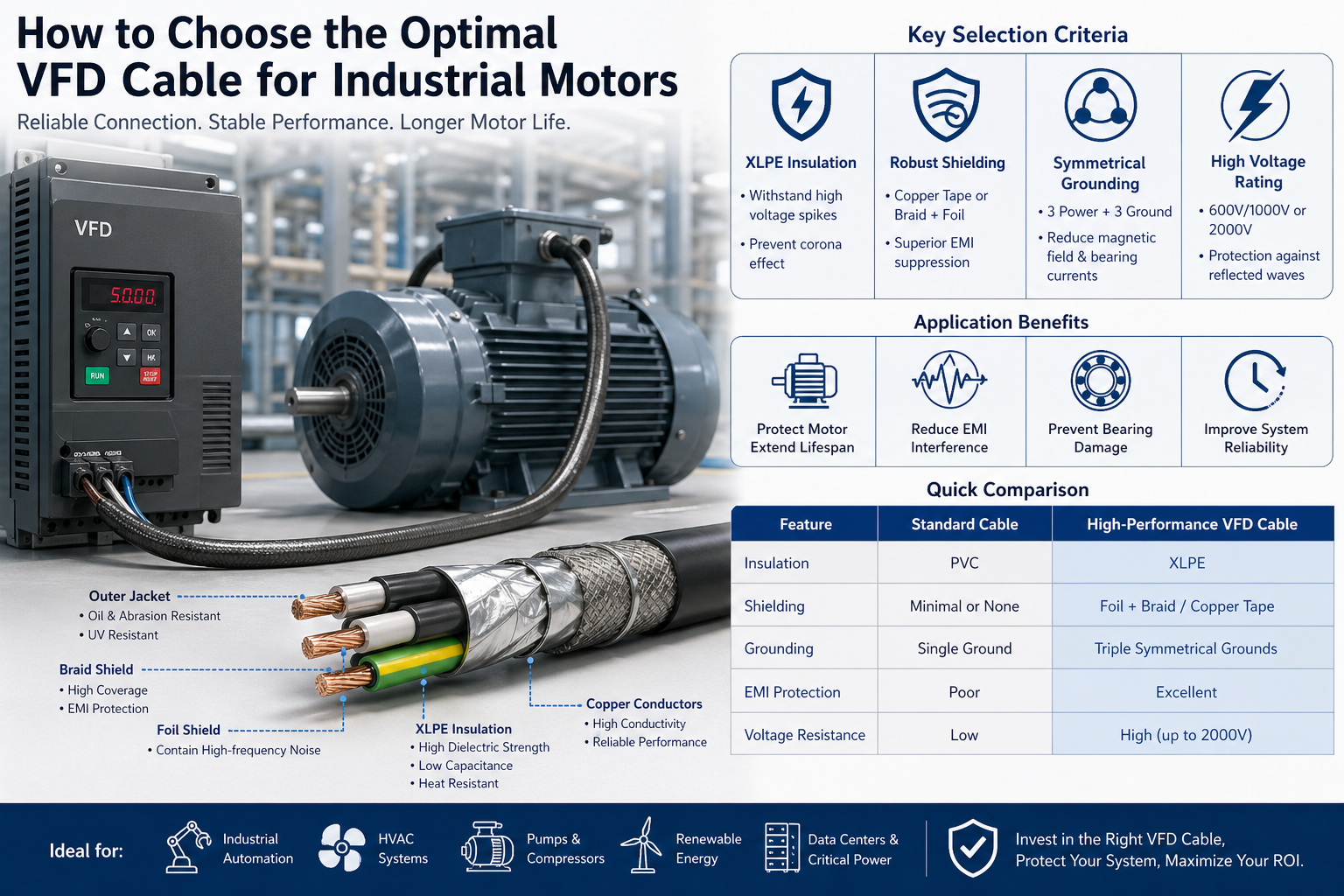

2. Criterii cheie de selecție pentru cablurile VFD

A. Tip de izolație: XLPE pentru stabilitate de înaltă frecvență

Sistemul de izolare este prima linie de apărare împotriva stresului electric.

Recomandat: Polietilenă reticulata (XLPE)

Avantaje tehnice:

• Rigiditate dielectrică ridicată pentru a rezista la vârfurile de tensiune
• Pierderi dielectrice și capacitate reduse
• Evaluare termică superioară (de obicei 90°C–125°C)
• Rezistență puternică la descărcarea corona

În comparație cu PVC, XLPE îmbunătățește semnificativ longevitatea izolației în medii de înaltă frecvență.

B. Protecție avansată pentru controlul EMI

Suprimarea EMI este una dintre cele mai critice cerințe în aplicațiile VFD.

Fără o ecranare adecvată, zgomotul electromagnetic poate:

• Interferează cu PLC-urile, senzorii și sistemele de comunicație
• Cauza semnale false și erori operaționale
• Creșteți riscurile de conformitate în mediile reglementate

Structuri de ecranare recomandate:

• Scut cu bandă de cupru

• Excelent pentru a reține zgomotul de înaltă frecvență
• Oferă cale de împământare cu impedanță scăzută
  • Scut cu împletitură din folie
• Acoperire ≥85%
• Combină flexibilitatea cu o eficiență ridicată de ecranare

Funcția cheie:

Un scut bine proiectat asigură acest lucru curenții de mod comun revin prin cablu , mai degrabă decât deteriorarea rulmenților motorului.

C. Proiectare de împământare simetrică

Geometria cablului are un impact direct asupra performanței electrice.

Configurarea celor mai bune practici:

• 3 conductori de faza
• 3 conductori de împământare poziționați simetric

Beneficii de performanță:

• Reduce emisia de câmp electromagnetic
• Echilibrează distribuția curentului de masă
• Minimizează tensiunea arborelui și curenții lagărelor

Acest design este deosebit de important în motoare cu putere medie și mare .

D. Tensiunea nominală și protecția undelor reflectate

Datorită fenomenelor unde reflectate, vârfurile de tensiune la bornele motorului pot atinge de 2-3 ori tensiunea nominală .

Evaluări recomandate:

• 600V / 1000V pentru sisteme industriale standard
• 2000V pentru:

• Cabluri lungi
• Unități de înaltă frecvență de comutare
• Aplicații critice

Perspectivă de inginerie:
Sistemele de izolație cu tensiune mai mare oferă o marjă de siguranță care reduce semnificativ riscul de defecțiune.

3. Dimensiunea cablului și considerații de instalare

Ampacitatea și managementul termic

Dimensionarea corectă a conductorului trebuie să ia în considerare:

• Amperi de sarcină completă a motorului (FLA)
• Temperatura mediului ambiant
• Metoda de instalare (tavă, conductă, aer liber)
• Factorii de grupare și derating ale cablurilor

Dimensionarea necorespunzătoare poate duce la supraîncălzire și la reducerea duratei de viață a cablului.

Flexibilitate și performanță mecanică

În medii dinamice, cum ar fi:

• Robotică
• Linii de producție automatizate
• Deplasarea utilajelor

Utilizați cabluri VFD cu flexibilitate ridicată proiectat pentru mișcare continuă și cicluri de îndoire.

Rezistența mediului

Mediile industriale pot fi dure și imprevizibile.

Materiale recomandate pentru jachetă:

• TPE (elastomer termoplastic):

• Rezistență excelentă la ulei, abraziune și substanțe chimice
• Ideal pentru medii industriale și dure
  • PVC specializat:
• Eficient din punct de vedere al costurilor
• Potrivit pentru aplicații industriale generale

Factori suplimentari de protectie:

• Rezistență UV (instalații exterioare)
• Protecție împotriva umezelii și pătrunderii apei
• Rezistență la agenți de răcire și la substanțe chimice industriale

4. Conformitate și standarde (critice pentru proiecte globale)

Atunci când selectați cabluri VFD pentru proiecte internaționale, conformitatea este esențială.

Standarde comune de luat în considerare:

• UL (America de Nord)
• Standarde IEC/EN (Europa)
• RoHS și REACH (conformitate de mediu)

Alegerea cablurilor conforme asigură:

• Aprobari de proiecte mai usoare
• Riscuri legale și operaționale reduse
• Compatibilitate cu piețele globale

5. Comparație rapidă: cablu standard vs cablu VFD

Caracteristică	Cablu standard	Cablu VFD de înaltă performanță
Izolație	PVC	XLPE
Ecranarea	Minimal / Nici unul	Impletitură din folie / bandă de cupru
Împământare	singur	Multi-sol simetric
Control EMI	Sărac	Excelent
Rezistență la tensiune	Scăzut	Înalt (până la 2000V)

6. Scenarii de aplicare

Cablurile VFD de înaltă performanță sunt utilizate pe scară largă în:

• Sisteme de automatizare industriale
• Sisteme HVAC cu variatoare de viteza
• Sisteme de pompe și compresoare
• Centre de date și sisteme de alimentare critice
• Sisteme de energie regenerabilă (eoliană, solară)

Fiecare dintre aceste medii necesită transmisie de putere stabilă, cu zgomot redus și de înaltă fiabilitate .

7. Concluzie: o investiție strategică, nu doar o componentă

Alegerea cablului VFD potrivit nu este doar o decizie privind specificațiile tehnice, ci este o investiție pe termen lung în fiabilitatea sistemului.

Deși cablurile VFD de înaltă performanță pot avea un cost inițial mai mare, acestea oferă:

• Întreținere redusă și timpi de nefuncționare
• Durată de viață extinsă a motorului și a echipamentului
• Compatibilitate electromagnetică îmbunătățită (EMC)
• Costul total de proprietate (TCO) mai mic

Perspectivă finală:
Un cablu VFD bine selectat acționează ca o barieră de protecție între unitate și motor, asigurând o funcționare eficientă, stabilă și fără interferențe pe întregul ciclu de viață al sistemului.
