Ghidul de bază pentru cablarea iluminatului casei inteligente: protocoale, standarde și evitarea capcanelor

Casele inteligente moderne au evoluat de la un singur dispozitiv la o coordonare profundă a ecosistemului întregii case. Arhitectura de cablare de bază a sistemului de iluminat determină stabilitatea, scalabilitatea și siguranța rețelei. Erorile de cablare pot duce cu ușurință la costuri uriașe de întreținere ulterior. Acest articol oferă o detaliere a liniilor directoare pentru cablarea iluminatului inteligent, bazată pe logica inginerească reală și pe standardele electrice internaționale.

1.Protocoale de comunicare și arhitectură topologică

• KNX și izolarea fizică

În iluminatul inteligent de calitate pentru infrastructură, KNX utilizează un cablu verde dedicat perechii răsucite, izolând complet fizic transmisia de date de la rețeaua de 220 V. Arhitectura sa descentralizată înseamnă că nu există o singură gazdă centrală; nicio defecțiune a unui singur nod nu va paraliza întreaga rețea, oferind o fiabilitate extrem de ridicată.

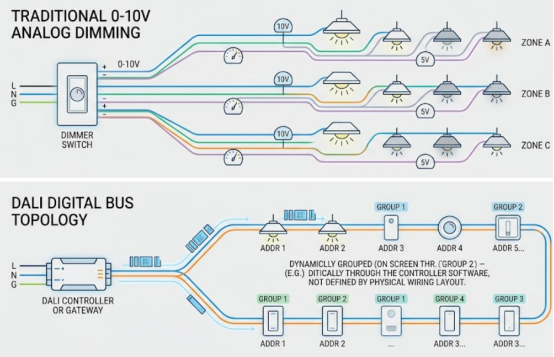

• Protocol digital DALI

În comparație cu scăderea tensiunii și problemele de pâlpâire frecvente în reglajul analogic 0-10V, protocolul DALI este o adevărată comunicare digitală bidirecțională. Conform standardului IEC 62386-101, căderea de tensiune DC între oricare două dispozitive de pe magistrala DALI nu trebuie să depășească 2VDC, iar distanța maximă până la sursa de alimentare nu trebuie să depășească 300 de metri.

2. Specificații de bază pentru cablarea de înaltă tensiune

• Abandonați complet cablurile „Fără neutru”.

Comutatoarele tradiționale controlează doar firul sub tensiune. Dacă unui comutator inteligent îi lipsește un fir neutru, acesta trebuie să se bazeze pe un mecanism de alimentare de așteptare compromis „fără neutru”, care provoacă fenomene fatale, periodice, de „pâlpâire” sau „lumină fantomă”. În plus, sarcinile maxime „fără neutru” sunt de obicei limitate la aproximativ 800 de wați, cu mult sub cei 2500 de wați ai comutatoarelor neutre standard. În proiectele noi sau de renovare, în toate cutiile de joncțiune trebuie instalat un fir neutru independent .

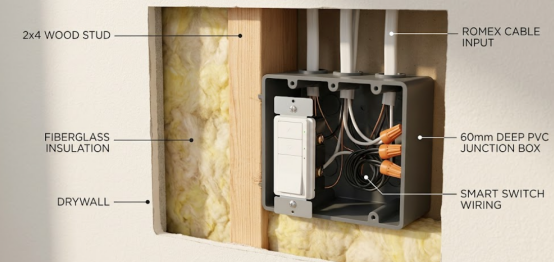

• Cutii de joncțiune adâncime de 60 mm

Panourile inteligente generează căldură semnificativă în timpul funcționării la sarcină maximă și trebuie să găzduiască mai multe terminale de cablare. Cutiile tradiționale de 50 mm provoacă cu ușurință deteriorarea izolației sub presiune, ceea ce poate duce la opriri termice sau incendii. Este foarte recomandat să folosiți cu strictețe cutii din PVC de 60 mm adâncime, de mare capacitate, care îndeplinesc cea mai înaltă certificare ignifugă UL 94 V-0.

• Interziceți strict neutrii partajați

Amestecarea firelor neutre din diferite circuite poate face ca neutrul presupus sigur să transporte o tensiune letală, dacă un întrerupător este răsturnat din greșeală în timpul întreținerii, ceea ce duce la șoc electric sever. În plus, provoacă un dezechilibru sever de curent, declanșând declanșarea frecventă a comutatorului de protecție împotriva scurgerilor din cutia de distribuție, paralizând sistemul inteligent.

3.Tehnologie de driver DC de joasă tensiune

• Tensiune constantă (CV):

Potrivit pentru benzi flexibile LED, folosind o arhitectură de cablare paralelă. Avantaj: suportă tăierea și îmbinarea aleatorie la fața locului; Dezavantaj: limitat sever de căderea tensiunii de linie, ceea ce face ca capătul îndepărtat al benzilor lungi să fie slab și galben.

• Curent constant (CC):

Potrivit pentru spoturi anti-orbire de mare putere, care necesită conexiune fizică în serie. Previne complet arderile termice ale LED-urilor și elimină impactul căderilor de tensiune pe distanțe lungi de la un nivel fizic, asigurând o consistență absolută a luminozității de la un capăt la altul.

4.Controlați blocajele și modul decuplat

Când un utilizator apasă un comutator fizic inteligent de perete pentru a întrerupe alimentarea, cipul de comunicare integrat în interiorul becului inteligent RGBW din tavan pierde instantaneu puterea și este forțat offline. Acest lucru face ca aplicația mobilă sau asistentul vocal să piardă complet controlul și poate duce chiar la colapsul continuu al topologiei rețelei fără fir din întreaga casă.

Soluție finală: decuplare software

Activați forțat „Modul detașat” în backend-ul dispozitivului. Releul fizic care controlează tensiunea înaltă din interiorul comutatorului este blocat permanent în starea de conducere „închisă”, asigurându-se că sursa de alimentare nu este niciodată întreruptă. Acțiunile fizice ale butoanelor sunt convertite în comenzi digitale pure trimise creierului sistemului. Această soluție „în permanență” necesită etichete de avertizare foarte vizibile la cutia de distribuție pentru a preveni șocurile electrice accidentale în timpul înlocuirii becului.

Întrebări frecvente

Î1: Pot firele de semnal de joasă tensiune și liniile de înaltă tensiune să împartă aceeași conductă?

A: Absolut nu. Câmpul magnetic alternativ și supratensiunile tranzitorii de înaltă tensiune provoacă interferențe electromagnetice severe (EMI), ducând direct la pierderea pachetului de date sau la defecțiunea controlului în rețeaua de joasă tensiune. Standardele internaționale impun un spațiu minim paralel de 30 cm (12 inchi); dacă încrucișarea este inevitabil, acestea trebuie să traverseze perpendicular la un unghi de 90 de grade.

Î2: De ce farurile LED inteligente pâlpâie ușor chiar și după ce sunt oprite?

A: Acest lucru se datorează de obicei comutatoare inteligente „fără neutru” compromise. În starea oprită, folosesc un circuit de bypass pentru a atrage un curent mic prin bec pentru alimentare. Încărcările se acumulează în condensatorul LED până la pragul de conducție, emit lumină și apoi se sting, repetându-se pentru a forma un fenomen de pâlpâire sau „lumină fantomă”.

Î3: Care este cel mai mare pericol de siguranță atunci când achiziționați transfrontalier sau utilizați module de relee ieftine?

A: Neobținerea certificărilor legale locale de siguranță (cum ar fi IEC/CE, UL, CCC) sau nepotrivirea calibrul firului cu curentul nominal nominal. Dacă un modul de curent mic este conectat la o sarcină de mare putere, contactele se vor încălzi și se vor oxida rapid, accelerând îmbătrânirea termică și dezintegrarea materialelor de izolație, provocând în cele din urmă arderea echipamentului sau chiar incendii.
