Ghid de selecție a fibrelor de centru de date de înaltă densitate: diferențe tehnice de bază și comparație TCO între OM4 și OM5

În evoluția centrelor de date globale către arhitecturi de rețea 100G, 400G și 800G, alegerea mediilor de cablare a stratului fizic determină în mod direct performanța și costul total de proprietate (TCO) ale clusterelor de calcul. În cadrul secvenței de fibră multimodală (MMF) pentru interconexiunile pe distanțe scurte, OM4 și OM5 sunt în prezent cele mai răspândite și de ultimă oră soluții. Bazat pe teorii riguroase ale fizicii optice și pe stşiarde internaționale, acest articol oferă o referință tehnică structurată pentru selecția media.

1. Mecanismele fizice de bază și caracteristicile de bandă largă

• OM4 (fibră multimodă optimizată cu laser):

Lățimea de bandă modală eficientă extrem de mare este optimizată exclusiv și obligatorie pentru o singură lungime de undă de 850 nm (atingând 4700 MHz·km). Deoarece dispersia modală crește brusc atunci când se abate de la lungimea de undă de 850 nm, OM4 trebuie să se bazeze în mare măsură pe Optica paralela mecanism - creșterea liniară a numărului de canale de fibră - pentru a obține rate de date mai mari.

• OM5（Fibră multimodă în bandă largă, WBMMF）：

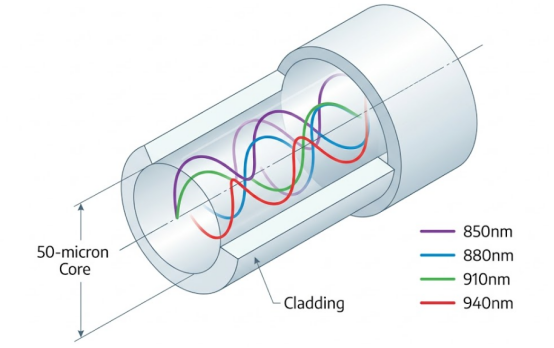

Fără a compromite performanța de 850 nm, impune în plus o lățime de bandă minimă de 2470 MHz·km la lungimea de undă de 953 nm. Acest design aplatizat prin dispersie este special conceput pentru Multiplexarea cu diviziune a lungimii de undă cu unde scurte (SWDM) and Bidirecțională (BiDi) transmisie, permițând transmiterea fără pierderi a 4 lungimi de undă simultan într-o singură fibră, realizând o reducere fizică de până la 75% a numărului de fibre.

2. Specificații tehnice și identificări cheie

3. Limite de distanță de transmisie (pe baza protocoalelor de rețea)

Sub diferite viteze Ethernet și tehnologii de modulare, performanța de transmisie a ambelor fibre prezintă diferențe foarte specifice scenariilor.

• 10G până la 100G paralel cu o singură lungime de undă (de exemplu, 100GBASE-SR4): Distanțele maxime de transmisie atât pentru OM4, cât și pentru OM5 sunt identice, limitate la 100 de metri. Implementarea OM5 în acest scenariu standard general nu oferă niciun câștig tehnic substanțial.
• Multiplexare cu mai multe lungimi de undă 100G (de exemplu, 100G SWDM4 / 100G SRBD):

În fața semnalelor cu lungime de undă lungă, OM4 este limitat la 100 de metri din cauza prăbușirii lățimii de bandă, în timp ce OM5 extinde cu succes limita la 150 de metri bazându-se pe capacitățile sale de compensare a benzii largi.

• Era 400G și 800G (modulație PAM4):

Sub paralela cu o singură lungime de undă SR8 protocol, limitele fizice sunt sever comprimate, scăzând atât distanțele OM4, cât și OM5 la intervalul de 50-100 de metri. Cu toate acestea, sub multiplexarea cu două lungimi de undă 400GBASE-SR4.2 protocol, OM4 este limitat la 100 de metri, în timp ce OM5 nu numai că împinge distanța utilizabilă înapoi la 150 de metri, dar și înjumătățit necesarul de miez al cablului la 8 nuclee.

3. TCO și recomandări de implementare a ingineriei

l Respectați zona de cost-eficiență OM4 (standard pe distanță scurtă)

Pentru majoritatea centrelor de date convenționale de întreprindere și a topologiilor de rețea spine-leaf strict sub 100 de metri, adoptarea abordării „cablu panglică SR4/SR8 transceiver OM4 cu costuri reduse” produce un CAPEX inițial semnificativ mai mic decât soluția OM5 WDM, ceea ce o face alegerea optimă a TCO. Mai mult decât atât, arhitectura paralelă a OM4 acceptă perfect cerințele switch Port Breakout.

l Utilizați OM5 pentru descoperiri strategice (actualizări de înaltă densitate și vechi)

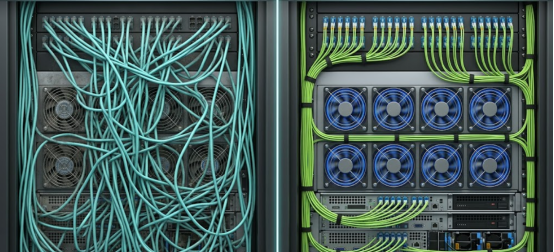

OM5 oferă un ROI excepțional de ridicat în două scenarii rigide: În primul rând, upgrade-uri intergeneraționale fără cabluri pentru rețelele vechi, folosind fibre duplex și module SWDM4 pentru a realiza salturi de capacitate, evitând costurile astronomice de recablare. În al doilea rând, clustere de calcul AI de înaltă densitate, reducând volumul cablului principal de 4 până la 8 ori, eliberând spațiu prețios în rack, deblocând fluxul de aer al serverului și reducând drastic OPEX.

Întrebări frecvente

Î: În rețelele de înaltă densitate ToR, poate OM5 asociat cu transceiver-uri SWDM să realizeze Port Breakout pentru a conecta mai multe servere independente?

A: Nu. Tehnologia WDM multiplexează mai multe lungimi de undă în aceeași fibră fizică, care nu poate fi demultiplexată pasiv pe servere din locații fizice diferite. Dacă este necesară o întrerupere a portului de înaltă densitate, fibra paralelă tradițională OM4 rămâne singura soluție viabilă.

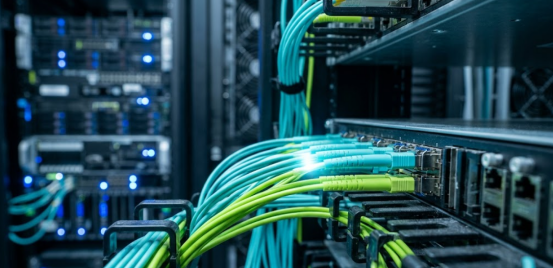

Î: De ce standardele impun schimbarea culorii jachetei exterioare OM5 la Lime Green?

R: În sălile de servere de înaltă densitate care adăpostesc zeci de mii de cabluri de corecție, verdele foarte ușor de recunoscut asigură personalului operațional să-l distingă cu strictețe de culoarea aqua a OM3/OM4, reducând semnificativ timpul de urmărire a cablurilor și riscul de întrerupere accidentală a afacerii.

Î: Este OM5 obligatoriu atunci când implementați Ethernet de ultra-înaltă viteză 400G sau 800G?

R: Nu este obligatoriu. Depinde de traseul tehnologic al transceiver-ului. În cadrul protocoalelor SR8 stivuite cu un singur canal, atât distanțele OM4, cât și OM5 se micșorează la 50-100 de metri. Numai atunci când se utilizează protocoale bidirecționale cu lungimi de undă multiple precum SR4.2 se activează avantajul de bandă largă al OM5, obținând o acoperire suplimentară de 50% față de OM4.
