Specificații tehnice: Forme de conductoare pentru cabluri de alimentare - Un ghid cuprinzător pentru conductoarele rotunde, compactate (sector) și profilate (trapezoidale)

În ingineria energetică și selecția cablurilor, forma conductorului este un factor critic care influențează performanța cablului, dimensiunile structurale și costurile proiectului. Structurile conductoare diferite prezintă variații semnificative în factorul de umplere, diametrul exterior, utilizarea materialului și metodele de instalare.

Formele de conductor obișnuite în ingineria actuală includ Conductoare rotunde , Compactat (Sector / Tigla -în formă ) Conductoare , și Conductori profilați (trapezoidali). . Acest document analizează sistematic aceste structuri pentru a oferi o referință clară pentru proiectanți și personalul de achiziții.

eu. De ce să diferențiem formele conductoarelor?

În timp ce conductorii trebuie să îndeplinească în primul rând cerințele privind suprafața transversală și rezistența, ingineria practică necesită mai mult:

• Lacune structurale : În cablurile cu mai multe fire, golurile dintre conductori afectează structura generală.
• Diametrul exterior : Structura conductorului afectează direct diametrul total al cablului.
• Eficiența instalării : Diametrul exterior determină spațiul de așezare necesar, dimensiunea conductei și dificultatea de construcție.
• Optimizarea designului : Selectarea formei potrivite este o metodă cheie pentru optimizarea designului structural al cablului.
• Eficiența materialului : Pentru secțiuni transversale medii spre mari, forma conductorului este adesea mai importantă decât simpla adăugare de material.

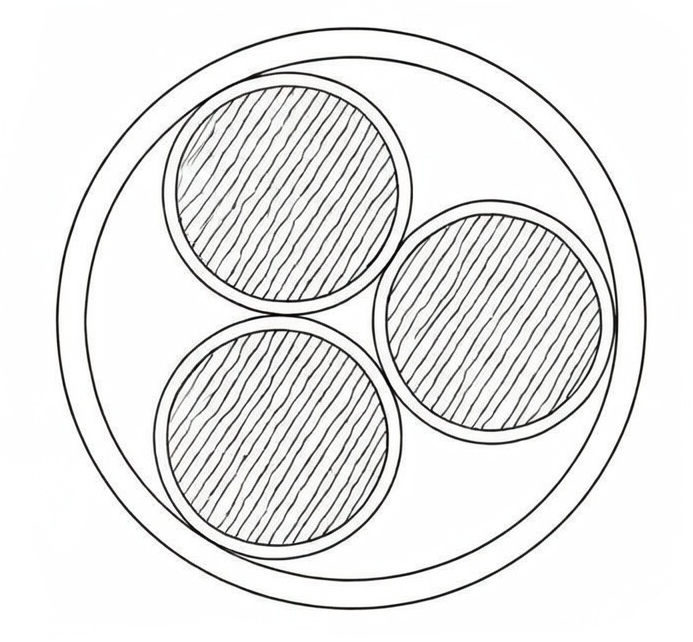

II. Conductoare rotunde

1. Construcție:

Cea mai comună formă, constând din fire rotunde de cupru sau aluminiu, disponibilă în structuri rotunde standard sau compactate.

2. Avantaje :

• Proces de fabricație matur cu cel mai lung istoric de aplicare.
• Flexibilitate excelentă, facilitând îndoirea și instalarea ușoară.
• Compatibilitate ridicată cu terminalele de cablu standard.
• Versatil pentru diverse tipuri de cabluri.

3. Limitări:

Spațiile naturale dintre firele rotunde au ca rezultat un factor de umplere mai mic, ceea ce duce la o eficiență mai mică a spațiului și la diametre exterioare mai mari în modelele cu mai multe miezuri.

4. Aplicații:

Secțiune transversală mică până la mare cabluri de alimentare , fire de construcție, cabluri de control/instrument și aplicații de înaltă flexibilitate.

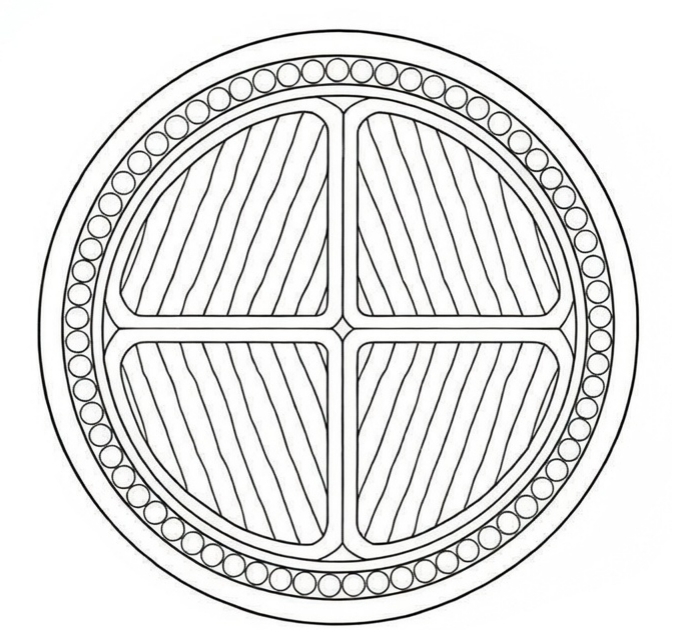

III. Compactat (Sector / Tile-shaped) Conductors

1. Definiție:

Conductori formați prin presarea firelor în secțiuni transversale necirculare pentru a crește factorul de umplere; văzute în mod obișnuit ca forme de Sector sau Tile.

2. Avantaje:

• Factor de umplere a conductorului semnificativ mai mare.
• Reduce efectiv diametrul exterior total al cablului.
• Reduce volumul necesar de materiale de izolație și manta.
• Îmbunătățește compactitatea structurilor de cabluri cu mai multe fire.

Rezultat: Sub aceeași secțiune transversală, acestea sunt mai compacte decât conductoarele rotunde.

3. Note de aplicare:

Datorită secțiunii necirculare, în timpul terminației sunt necesare terminale specifice sau modelarea capetelor.

4. Aplicații:

Cabluri cu mai multe fire de joasă tensiune, linii trunchi de distribuție, cabluri cu secțiuni transversale de 35 mm² și mai mult și proiecte de energie municipală.

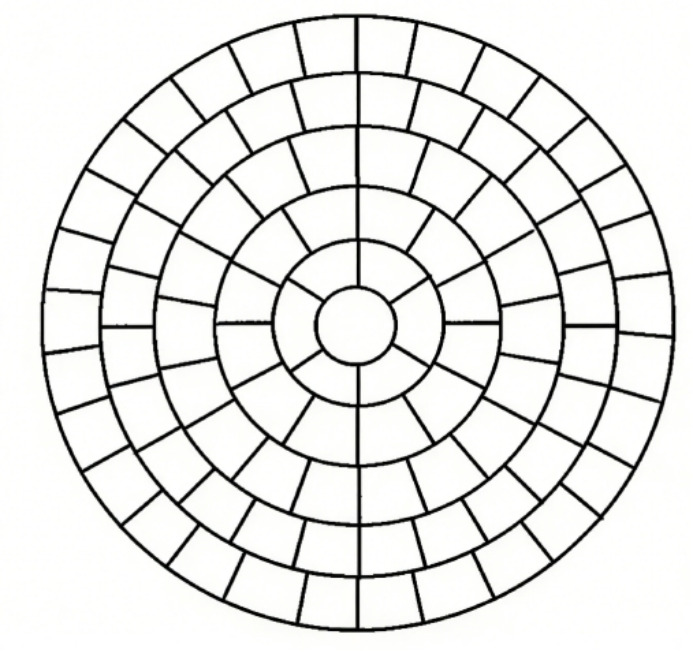

IV. Conductori profilați (trapezoidali / formați).

1. Construcție:

Cunoscuți și sub numele de conductori trapezoidali, aceștia utilizează fire de sârmă în formă de trapez pentru a forma o structură foarte densă prin presare de precizie.

2. Avantaje:

• Cel mai mare coeficient de umplere a conductorului.
• Cea mai compactă structură de cablu.
• Reducere suplimentară a diametrului exterior, menținând în același timp performanța electrică.
• Utilizarea optimizată a materialului metalic.

3. Aplicații:

Cabluri de alimentare cu secțiune transversală medie spre mare, îmbunătățiri ale rețelei urbane, sisteme de alimentare industriale și proiecte cu limite stricte privind diametrul și greutatea cablurilor.

V. Ghid de comparare și selecție

1. Tabel de comparație

2. Performanță electrică și sfaturi de selecție

• Standard electric : Indiferent de formă, toți conductorii îndeplinesc cerințele de rezistență DC (de exemplu, IEC 60228) pentru o anumită secțiune transversală. Alegerea unui formular este o alegere de optimizare inginerească, nu una de siguranță electrică.
• Secțiuni transversale mici : Utilizați conductoare rotunde pentru economie și versatilitate.
• Secțiuni medii/mari multi-core : Acordați prioritate conductoarelor compactate (sectorului) pentru proiectare matură.
• Cerințe stricte de spațiu : Utilizați conductori profilați (trapezoidali) pentru o compactitate maximă.
