Logica de denumire a cablurilor: analiza diferențelor regionale globale și decodarea sistemelor de identificare principale

Când selectați sau proiectați cabluri, v-ați simțit vreodată confuz de combinațiile de litere precum „YJV”, „NA2XY” și „THHN”? Aceste coduri nu sunt aleatorii; sunt „cărți de identitate tehnice” de bază care încapsulează materialul conductorului, structura izolației, performanța mantalei și chiar scenariul de aplicare. La nivel global, din cauza diferențelor dintre tradițiile tehnologice, sistemele standard și nevoile de inginerie, au apărut diverse reguli unice de denumire. Înțelegerea acestor „dialecte tehnice” este crucială pentru asigurarea unei selecții precise a cablurilor și pentru realizarea alinierii tehnice internaționale în proiectele de inginerie.

1. Sistemul internațional de denumire standard: „Limbaj tehnic” profesional și bazat pe scenarii

1.1 Sistem chinezesc (standard GB): „Metodă logică de inginerie” ierarhică riguroasă

Modelele de cabluri chinezești urmează cu strictețe regula de codificare ierarhică a „conductorului-izolație-mantașă interioară-armură-manaca exterioară", care este clară din punct de vedere logic, ușor de interpretat rapid de inginerie și perfect adaptată la proiecte de construcții și rețele electrice la scară largă.

Exemplu tipic de decodare: YJV22-0,6/1kV

• YJ: izolație din polietilenă reticulat (XLPE) (Y reprezintă XLPE, J este adesea asociat cu materiale de izolație)
• V: Înveliș cu clorură de polivinil (PVC).
• 22: Primul „2” indică armura cu bandă dublă de oțel, al doilea „2” indică teaca exterioară din PVC
• Conductoarele de cupru sunt de obicei omise, în timp ce conductoarele de aluminiu sunt marcate cu „L” (de exemplu, YJLV22)

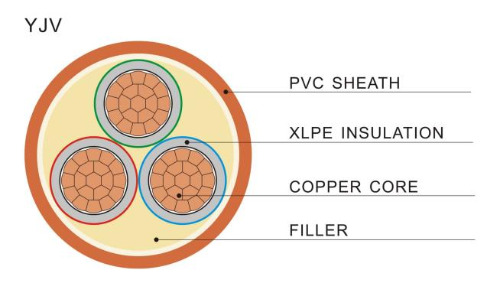

Imaginea de mai sus arată în mod clar structura în secțiune transversală tipică a cablului din seria YJV: conductor de cupru, izolație XLPE, umplutură, manta din PVC și strat de armătură.

1.2 Sistemul european (IEC/VDE): „Metoda de abreviere a materialului” concisă și eficientă

Țările europene preferă să folosească abrevieri directe ale materialelor de bază, cu coduri concise și să pună accent pe integrarea perfectă cu reglementările UE CPR.

Exemplu tipic de decodare: NA2XY

• N: Cablu conform standardului (Norma)
• A: Conductor de aluminiu
• 2X: izolație din polietilenă reticulata (XLPE) (2X este un identificator specific pentru XLPE)
• Y: Înveliș cu clorură de polivinil (PVC) Un alt exemplu comun este „H07V-K”: H reprezintă standardul armonizat, 07 este tensiunea nominală de 450/750V, V este izolația din PVC și K este pentru fixarea conductorului flexibil.

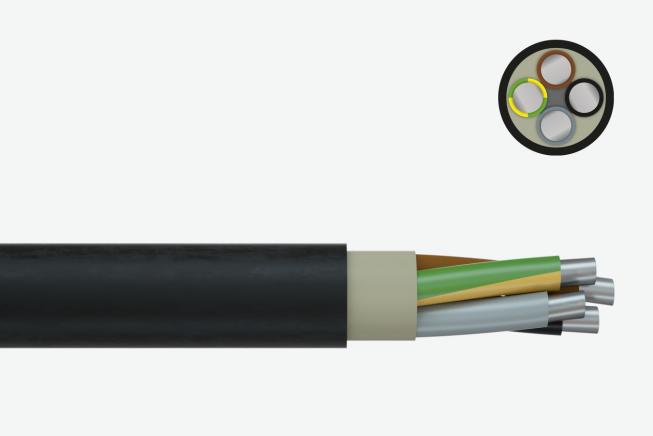

Imaginea de mai sus prezintă o secțiune transversală și o diagramă structurală a cablului NA2XY, o combinație clasică de manta din PVC cu miez de aluminiu izolator XLPE.

1.3 Sistemul SUA (UL/NEC): „Metodă de certificare funcțională” axată pe performanță

Denumirea SUA seamănă mai degrabă cu o „etichetă de performanță de siguranță”, reflectând direct indicatori cheie, cum ar fi rezistența la căldură și rezistența la foc, respectând reglementările stricte NEC și sistemul de răspundere a asigurărilor.

Exemplu tipic de decodare: THHN

• T: Izolație termoplastică (de obicei pe bază de PVC)
• HH: Evaluare ridicată de rezistență la căldură (90 ℃)
• N: teaca din nailon

În plus, sunt indicate și clasele de rezistență la foc (cum ar fi CM, CMR, CMP), punând accent pe accesul pe piață și siguranța la incendiu.

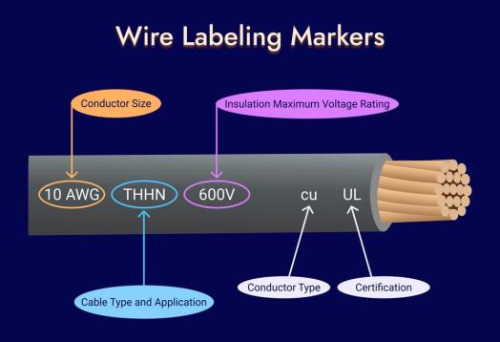

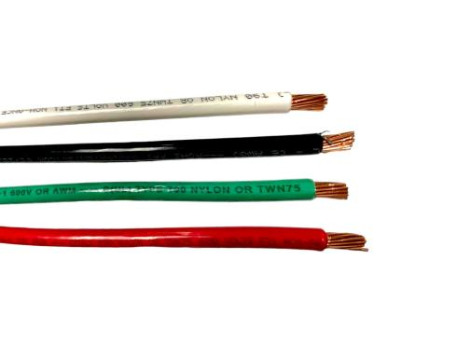

Imaginea de mai sus prezintă metoda tipică de marcare și codificarea culorilor firelor THHN, ceea ce facilitează identificarea rapidă la fața locului.

1.4 Orientul Mijlociu și Asia de Sud-Est: domenii de practică ale „aplicației hibride” a standardelor internaționale

Proiectele din Orientul Mijlociu (cum ar fi Arabia Saudită și Irak) necesită adesea dublă conformitate cu IEC și BS/VDE și au cerințe suplimentare stricte pentru ignifugare și rezistență la temperaturi ridicate; Asia de Sud-Est (cum ar fi Singapore și Vietnam) folosește IEC ca model (CP5, TCVN etc.), iar proiectele de ultimă generație specifică adesea direct IEC/BS, subliniind în special caracteristicile fără fum și fără halogeni ale LSZH.

2. Diferențele fundamentale: adaptarea precisă la scenariile și standardele regionale

Sistem chinezesc: deservește ritmul de inginerie al „proiectării rapide standardizate de achiziții”, cu niveluri ierarhice clare și gestionare simplă a loturilor.

• Sistem european: înrădăcinat într-o piață unificată și alinierea reglementărilor, urmărind codificare minimalistă.
• Sistemul SUA: Originar din asigurări comerciale și cultură juridică, subliniind „performanța certificabilă”.
• Orientul Mijlociu/Asia de Sud-Est: Un domeniu de convergență standard conform modelului internațional EPC (Inginerie, Achiziții și Construcții), care necesită ca produsele să fie „multi-standardizate”.

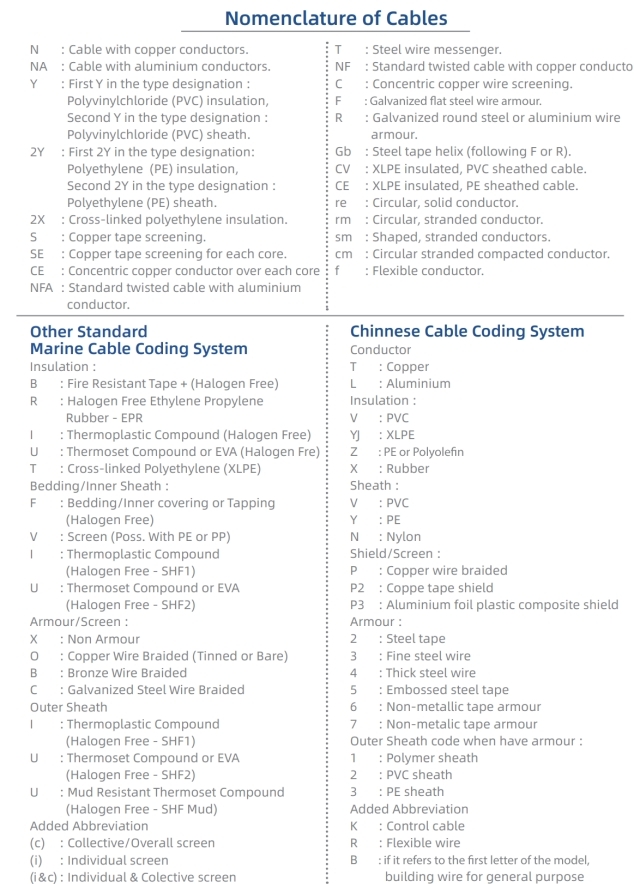

Tabel de referință rapidă pentru codificarea generală a cablurilor:

3. Evitați greșelile în alegerea cablurilor: Cablurile Huapu oferă o potrivire precisă

Înțelegerea convenției de denumire este doar primul pas. Mai important, este vorba despre potrivirea cablului la tensiunea proiectului dumneavoastră, mediul de instalare, cerințele de siguranță la incendiu, buget și alți factori. Vă recomandăm să acordați prioritate produselor care au trecut testarea completă de tip și certificarea terților.

Acoperim întreaga gamă de cabluri, inclusiv fire goale, cabluri de alimentare , cabluri de control și cabluri speciale. Fie că este vorba despre cabluri de alimentare din seria YJV, cabluri de control KVV, cabluri fără halogen WDZ-YJY cu emisii reduse de halogen, cabluri ignifuge ZR-YJV sau produse personalizate adaptate la diferite forme de conductor (rotunde, în formă de evantai, ondulate), putem să ne potrivim cu precizie nevoilor diverselor scenarii precum construcții, industrie, comunicații.

Nu vă mai faceți griji cu privire la selecția cablurilor pentru proiectele dvs.! Huapu Cables te ajută să găsești potrivirea perfectă! Faceți clic pe linkul de mai jos pentru a obține o soluție de selecție personalizată și permiteți cablurilor profesionale să vă protejeze proiectele.
