De ce SPE este viitorul Smart Manufacturing

În evoluția Internetului Industrial al Lucrurilor (IIoT) și a producției inteligente, întreprinderile s-au confruntat în mod constant cu o problemă majoră: rețelele de nivel superior (cum ar fi sălile de control și serverele) folosesc Ethernet de mare viteză, în timp ce senzorii și actuatoarele de nivel inferior sunt adesea restricționate la magistralele de teren depășite, de viteză mică și incompatibile din cauza limitărilor de spațiu și costuri de cablare.

Apariția lui Ethernet o singură pereche (SPE) a rupt complet acest impas. Simplifică cablul Ethernet tradițional cu 4 perechi (8 nuclee) până la doar 1 pereche (2 nuclee), dar realizează totuși transmisia de date de mare viteză și alimentarea sincronizată. Aceasta nu este doar o „slăbire” fizică, ci o revoluție fundamentală care permite o comunicare fără întreruperi, all-IP, de la senzor direct la cloud.

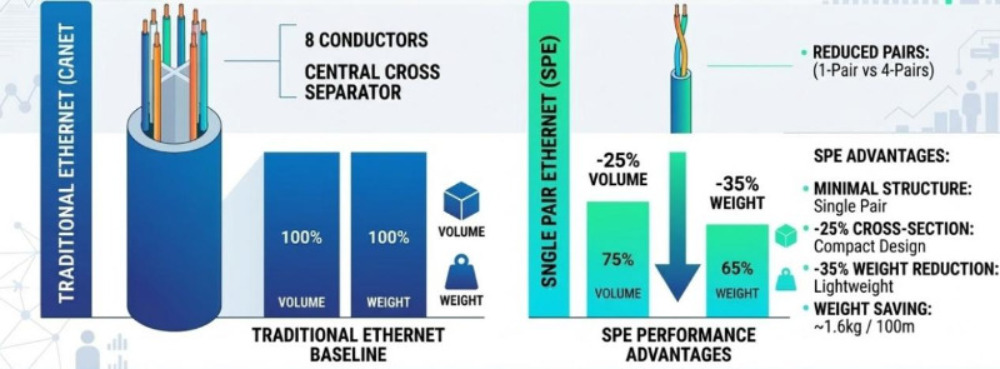

Comparație de bază : SPE vs. Ethernet tradițional

Cat5e sau Cat6 cabluri Suntem cel mai familiarizat cu 8 fire de cupru, iar cablarea tradițională Ethernet este de obicei strict limitată la o distanță maximă de 100 de metri. Acest design este perfect pentru mediile de birou, dar pare voluminos și restrâns în setări industriale extrem de compacte și dure (cum ar fi în interiorul brațelor robotizate cu mai multe axe sau de-a lungul a mii de metri de conducte).

Avantajele disruptive ale SPE includ :

• Structură minimalistă : Abandonează complet umplutura încrucișată și cele 6 fire suplimentare, necesitând doar o singură pereche răsucită echilibrată.
• Reducere drastică a volumului și greutății : În comparație cu cablajul Ethernet industrial tradițional, SPE reduce aria secțiunii transversale a instalației cu aproximativ 25% iar greutatea totală de 35% . În rafturile mari de date sau în sistemele de tranzit feroviar, acest lucru elimină aproximativ 1,6 kg de greutate proprie la 100 de metri.
• Flexibilitate superioară și rezistență la torsiune : Structura simetrică cu o singură pereche evită fizic problema „frecării firelor” interioare. Combinat cu materiale de umplutură speciale, SPE poate rezista la zeci de milioane de cicluri de îndoire de înaltă frecvență și torsiune 3D severă, făcându-l o potrivire perfectă pentru roboții industriali.

Trei puncte de durere ale industriei de bază rezolvate de SPE

1. Depășirea limitei de distanță fizică de 100 de metri

În scenariile de automatizare a proceselor, cum ar fi industria petrolieră și chimică, echipamentele sunt distribuite pe scară largă, ceea ce face din limita tradițională de 100 de metri un defect fatal. The 10BASE-T1L standardul din familia de protocoale SPE permite transmisia full-duplex de mare viteză de 10 Mbps pe distanțe de până la 1000 de metri , vindecând complet „anxietatea de la distanță” a cablajului industrial.

2. PoDL: Uciderea a două păsări dintr-o piatră (date și putere)

Dispozitivele tradiționale necesită adesea cabluri separate pentru date și alimentare. SPE introduce Power over Data Lines (PoDL) tehnologie, permițând transmiterea simultană a datelor și până la aproximativ 50W de putere DC către dispozitivele terminale. Pentru echipamentele grele, industria a introdus topologii de interfață hibridă, izolând datele de mare viteză și până la câțiva kilowați de alimentare în cadrul aceleiași legături, simplificând foarte mult rutarea echipamentelor.

3. Eliminarea gateway-urilor pentru „aplatizarea rețelei”

În trecut, fabricile trebuiau să implementeze numeroase „gateway-uri de conversie a protocolului” scumpe pentru a permite semnalelor analogice de nivel inferior să comunice cu nivelul superior. SPE permite chiar și celor mai mici senzori de la nivel inferior să aibă adrese IP independente și să se conecteze direct la rețeaua TCP/IP. Se estimează că eliminarea unui singur nod gateway poate economisi peste 10.000 USD în costuri complete pe parcursul ciclului de viață al sistemului.

Protocoale de bază și ecosistem de interfață

Aplicarea SPE nu necesită scufundarea în coduri subiacente complexe; trebuie pur și simplu să recunoașteți următoarele standarde de bază care îi determină performanța:

1. Viteza de transmisie și matricea distanței (serie IEEE 802.3)

• 10BASE-T1L : Viteză de 10 Mbps, până la 1000 de metri. Proiectat pentru controlul proceselor la distanță lungă, susținând siguranța intrinsecă în medii explozive (Ethernet-APL).
• 10BASE-T1S : Viteză de 10 Mbps, care acceptă topologia Multidrop. Permite conectarea a peste o duzină de dispozitive în paralel pe o singură linie principală de până la 25 de metri lungime, eliminând cablarea masivă cu topologie în stea.
• 100/1000BASE-T1 : Viteză Gigabit de 100 Mbps sau 1 Gbps, până la 15-40 de metri. Utilizat în principal pentru interconectarea de mare viteză în interiorul vehiculelor sau viziunea industrială de înaltă rezoluție.

2. Standarde de interfață de conectare industrială (serie IEC 63171)

Deoarece conectorii tradiționali RJ45 sunt prea voluminosi și nu au rezistență la vibrații, industria a stabilit noi standarde:

• IEC 63171-6 și alte micro-interfețe : Acoperind gradele de protecție IP20 până la IP67, acestea sunt rezistente la șocuri și căderi. Volumul lor este doar o fracțiune din interfețele tradiționale, ceea ce le face conectorii principali pentru dispozitivele de generație următoare.
• Interfață hibridă M12 (IEC 63171-7) : Soluția supremă pentru dispozitive de mare putere. Standardul definește combinații de pini de date și mai mulți pini de alimentare de mare putere, care acceptă transmiterea simultană a „puterii de date” pentru echipamente grele, cum ar fi motoare și servomotor.

Întrebări frecvente (FAQs)

Î1: Este SPE mai lent decât rețelele tradiționale?

Nu. Viteza rețelei depinde de standardul de protocol, nu de grosimea fizică a conexiunii. SPE poate suporta, de asemenea, viteze Gigabit de până la 1 Gbps pe distanțe scurte (de exemplu, 40 de metri).

Î2: Este Power over Data Lines (PoDL) SPE la fel cu PoE?

Scopul este același, dar tehnologia de bază este diferită. PoE tradițional se bazează pe perechi de rezervă sau alimentare fantomă în cabluri cu 4 perechi, în timp ce PoDL poate amesteca și transmite date de înaltă frecvență și curent continuu simultan pe un circuit fizic cu o singură pereche (2-core).

Î3: Pot fi utilizate direct ca cabluri SPE firele obișnuite cu 2 nuclee sau cablurile Ethernet vechi dezlipite?

Foarte nerecomandat. Un adevărat sistem de transmisie SPE este supus unei optimizări stricte pentru impedanță, pierderi de întoarcere și diafonie, în special pentru transmisia de înaltă pereche cu o singură pereche. Cablurile SPE industriale includ, de asemenea, elemente structurale flexibile speciale pe care firele obișnuite de cupru pur și simplu nu le pot potrivi.

Concluzie

Single Pair Ethernet (SPE) nu este nicidecum un downgrade tehnic de „a avea mai puține fire de cupru”; este piatra de temelie a stratului fizic pentru automatizarea industrială care se îndreaptă către digitalizare și inteligență adevărate. Pentru întreprinderile care încorporează tehnologia SPE în planificarea infrastructurii lor de la început, aceasta nu numai că reduce drastic costurile actuale de implementare și întreținere, dar se bucură și de terenul înalt în arhitectura Internet of Everything de ultimă generație.

În calitate de producător concentrat pe cabluri de înaltă calitate, HUAPUCABLE Echipa ține mereu pasul cu tehnologiile de comunicare industrială de ultimă oră, dedicată oferirii clienților globali cu soluții de cabluri fiabile, care îndeplinesc standarde industriale riguroase. Nu ezitați să contactați echipa noastră pentru a obține specificațiile și ofertele de cablu adaptate proiectelor dumneavoastră.
