Care este durata de viață a cablului izolat XLPE?

Durata de viață a cablurilor izolate din polietilenă reticulat (XLPE) este de obicei de 20 până la 30 de ani. Cu toate acestea, în funcționarea efectivă, durata de viață fizică a modernului Cabluri XLPE pot ajunge la 40 până la 60 de ani, cu condiția să nu fie supuse unei funcționări pe termen lung la limitele maxime de sarcină și să fie protejate de daune extreme ale mediului. La temperatura nominală de funcționare de 90°C, materialul izolator menține rezistența dielectrică ridicată. Cu toate acestea, atunci când temperatura de funcționare crește între 95°C și 105°C, durata de viață estimată a cablului scade la doar 7 până la 30 de ani.

Cablurile XLPE au devenit coloana vertebrală a rețelelor electrice de medie, înaltă și foarte înaltă tensiune datorită proprietăților lor superioare de izolare electrică, pierderilor dielectrice extrem de scăzute, rezistenței excelente la căldură și rezistenței mecanice ridicate. Durata de viață a unui cablu este o funcție de degradare dinamică determinată în comun de temperatură, câmp electric, umiditate (efect de arborere a apei) și stres mecanic.

Date de bază privind durata de viață și standarde internaționale

• Linia de referință pentru proiectare: Standardele internaționale precum IEC 60502 stipulează cu strictețe o temperatură maximă admisă de funcționare a conductorului continuu de 90°C pentru cablurile XLPE. Acest prag este stabilit pe baza vitezei de degradare oxidativă termică a polimerilor cu molecul mare.
• Limite de temperatură: Temperatura de suprasarcină de urgență admisă pentru cablurile XLPE variază de la 105°C la 130°C, în timp ce temperatura instantanee pe care o pot suporta în timpul unui scurtcircuit poate ajunge până la 250°C (pentru o durată care nu depășește 5 secunde).
• Durata de viață reală: La temperatura standard de funcționare de 90°C, durata de viață estimată a materialului XLPE este între 40 și 60 de ani. Dacă cablul funcționează în mod constant în condiții de sarcină parțială în aplicații reale (de exemplu, cu temperatura conductorului menținută în jur de 70°C), durata de viață reală a acestuia poate depăși cu ușurință pragul de 50 de ani.

Mecanisme de îmbătrânire a miezului cablurilor XLPE

Îmbătrânirea izolației cablurilor este un proces fizic și chimic ireversibil care duce la o scădere a rezistenței dielectrice. Mecanismele primare sunt conduse de următoarele patru tensiuni:

• Îmbătrânire termică: Expunerea pe termen lung la temperaturi ridicate cauzează degradarea oxidativă termică. Macroscopic, aceasta se manifestă ca fragilizare a materialului, cu scăderi semnificative ale alungirii la rupere (EAB) și rezistenței la tracțiune. În evaluările de inginerie, atunci când EAB scade la 50% din valoarea sa inițială, este considerat „sfârșitul duratei de viață fizică” a materialului.
• Îmbătrânirea electrică: Defectele microscopice (cum ar fi golurile sau impuritățile) din stratul de izolație provoacă distorsiuni ale câmpului electric, ducând la descărcarea parțială (PD). De-a lungul timpului, coroziunea electrică formează „Arborele electric”, care în cele din urmă pătrunde în stratul de izolație, ducând la o defecțiune catastrofală. Acumularea de încărcare spațială în aplicațiile de înaltă tensiune în curent continuu (HVDC) exacerbează, de asemenea, distorsiunea câmpului electric.
• Arborarea apei: Acesta este „ucigașul invizibil” în mediile umede. Sub acțiunea unui câmp electric alternativ, umiditatea pătrunde în defectele microscopice din izolator, formând o rețea asemănătoare unui copac de micro-goluri umplute cu apă. Acest lucru reduce semnificativ capacitatea generală de rezistență la tensiune a izolatorului.
• Stresul mecanic și chimic: Nerespectarea cerințelor privind raza minimă de îndoire în timpul instalării (oboseală mecanică) va extinde golurile microscopice, favorizând în mare măsură inițierea descărcării parțiale și a arborerii apei. În plus, anionii, cum ar fi ionii de clorură din mediile marine, pot declanșa degradarea chimică la temperaturi ridicate, provocând o scădere bruscă a rezistivității de volum a XLPE.

Predicția duratei de viață și metodele avansate de diagnosticare

Pentru a estima cu exactitate durata de viață utilă rămasă (RUL), industria folosește următoarele modele matematice și tehnologii de testare nedistructivă:

Modele matematice

• Model de predicție a duratei de viață termică: Pe baza ecuației Arrhenius. Acest model dezvăluie o relație exponențială între temperatură și durata de viață: pentru fiecare scădere a temperaturii cu 10°C, durata de viață a îmbătrânirii termice se dublează.
• Model de viață la stres electric: Bazat pe modelul de putere inversă (IPM). Parametrul său cheie, coeficientul de rezistență la tensiune (VEC), măsoară rezistența materialului la îmbătrânirea electrică. Materialele XLPE de înaltă calitate au de obicei un VEC între 15 și 30.

Evoluția metodelor de diagnosticare

• DC Hipot (testare cu curent continuu cu potențial ridicat): Acest lucru este acum învechit și extrem de distructiv. Tensiunea DC ridicată acumulează „încărcare de spațiu” în interiorul izolației XLPE. Când funcționarea AC se reia, câmpurile electrice suprapuse pot sparge instantaneu stratul de izolație fragil.

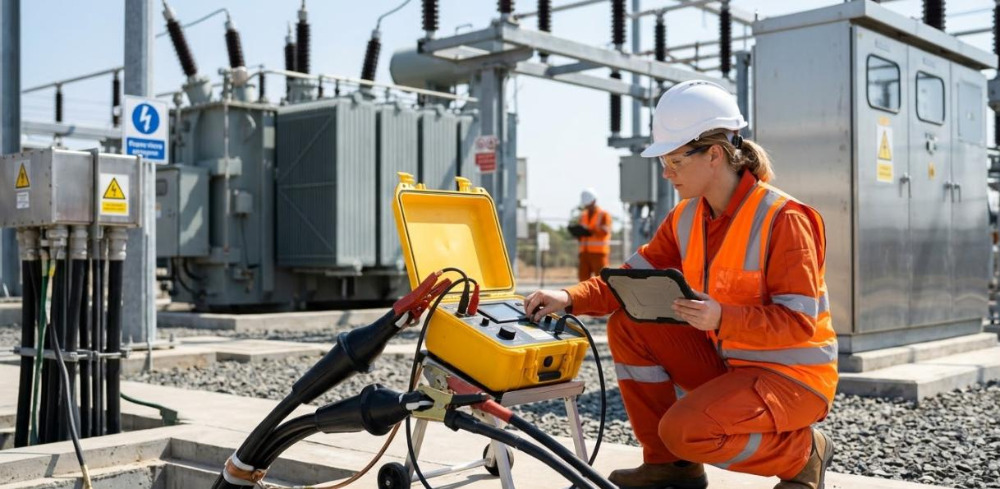

• Testare VLF (frecvență foarte joasă): Alternativa preferată a industriei. Utilizează o frecvență ultra joasă (0,1 Hz) de curent alternativ, care evită efectul de încărcare a spațiului, provocând în același timp defectarea în siguranță a defectelor grav deteriorate în timpul testării controlate.
• Diagnosticare Tan Delta (Tangenta unghiului de pierdere dielectrică): „Standardul de aur” pentru evaluarea îmbătrânirii copacilor de apă și a pătrunderii umidității în cablurile XLPE. Măsurând creșterea neliniară a valorilor pierderilor pe măsură ce tensiunea de testare crește (efectul „Tip-up”), se cuantifică cu precizie severitatea îmbătrânirii.
• Monitorizare descărcare parțială (PD): Folosit pentru a identifica cu precizie defectele microscopice din stratul de izolație (de exemplu, goluri de aer în îmbinări sau straturi de ecranare deteriorate).

Practici de inginerie și asigurare a calității pentru extinderea duratei de viață a cablului XLPE

Obținerea unei durate de viață de peste 50 de ani pentru cablurile XLPE necesită un control cuprinzător al calității de la fabricație până la exploatare:

• Control suprem în producție și selecția materialelor premium

Materialele de înaltă puritate trebuie utilizate și produse într-un mediu ultra-curat.

Implementarea unui proces de extrudare triplă asigură legarea la nivel atomic între scutul conductor, stratul de izolație XLPE și scutul de izolație, eliminând complet golurile de aer dintre straturile care ar putea declanșa descărcarea parțială.

Folosind materiale XLPE ignifuge (TR-XLPE) și design cuprinzător de blocare a apei (fire/benzi de blocare a apei longitudinale, teci radiale de blocare a apei) pentru a izola absolut umiditatea externă.

• Instalare și protecție mecanică conformă

Raza de îndoire (nu mai puțin de 10 până la 15 ori diametrul exterior) și tensiunea de tragere trebuie să fie strict controlate pentru a preveni micro-fisurile în stratul de izolație.

Îmbinările și terminațiile sunt părțile cele mai vulnerabile ale unei linii de cablu. Fabricarea lor trebuie efectuată în medii relativ uscate, fără praf pentru a evita introducerea de impurități.

• Optimizarea mediului operațional și managementul termic

Mențineți o distanță rezonabilă între cabluri pentru a facilita disiparea căldurii și pentru a preveni acumularea căldurii.

Se recomandă adoptarea unei operațiuni reduse, lăsând o marjă de ampacitate adecvată pentru a evita funcționarea pe termen lung la sarcină completă.

Instalați dispozitive de protecție la supratensiune fiabile (descărcătoare de trăsnet) pentru a absorbi vârfurile de tensiune de înaltă frecvență cauzate de supratensiunile de comutare și loviturile de trăsnet.

Întrebări frecvente:

Î1: De ce sistemele moderne de alimentare folosesc pe scară largă cabluri XLPE în loc de cablurile tradiționale din PVC?

A: XLPE (polietilenă reticulata) are o structură tridimensională în rețea termorezistabilă, permițând temperaturi de funcționare continuă de până la 90°C, depășind cu mult PVC-ul (maximum 70°C). Mai mult, XLPE are o rigiditate dielectrică mai mare, pierderi dielectrice mai mici și nu eliberează gaze halogen toxice atunci când este ars. Depășește în mod cuprinzător cablurile din PVC atât în ​​ceea ce privește durata de viață, cât și performanța electrică.

Î2: Temperatura maximă de funcționare a unui cablu XLPE este de 90°C. Depășirea ocazională a acestei temperaturi va duce la arderea imediată a cablului?

A: Nu se va arde imediat, dar va accelera îmbătrânirea termică. Standardele internaționale permit supraîncărcarea de urgență pe termen scurt până la 105°C sau chiar 130°C. Totuși, conform modelului de îmbătrânire Arrhenius, la fiecare 10°C temperatura depășește valoarea nominală, rata de degradare a stratului izolator se dublează. Funcționarea pe termen lung la supratemperatură va reduce drastic durata de viață totală a cablului.

Î3: Ce este „Water Treeing” și cum poate fi prevenit?

A: Arborarea apei este o rețea arborescentă de micro-goluri formată atunci când umiditatea invadează defecte microscopice ale izolatorului și se extinde continuu sub acțiunea combinată a unui câmp electric alternativ și a unui mediu umed în cablurile XLPE. Metodele de prevenire includ: utilizarea modelelor de blocare a apei (cum ar fi mantale radiale de blocare a apei și fire longitudinale de blocare a apei), utilizarea materialelor Tree-Retardant (TR-XLPE) și asigurarea ca mantaua exterioară a cablului să nu fie zgâriată în timpul instalării.

Î4: Doresc să testez starea de izolație a cablurilor care au fost în funcțiune de mulți ani. Pot folosi un tester DC Hipot standard?

A: Absolut nu. Efectuarea testelor tradiționale de înaltă tensiune DC pe cablurile XLPE este extrem de distructivă. Tensiunea DC ridicată acumulează „încărcare de spațiu” în izolație. Odată ce alimentarea de curent alternativ este restabilită după test, stratul de izolație – care altfel ar fi continuat să funcționeze normal – este foarte susceptibil la defecțiune instantanee.

Î5: Dacă nu ar trebui utilizată testarea DC Hipot, cum ar trebui să fie evaluat științific gradul de îmbătrânire al cablurilor XLPE?

A: Standardele din industrie recomandă utilizarea testelor de tensiune de rezistență AC cu frecvență foarte joasă (VLF, 0,1 Hz) combinate cu diagnosticarea Tan Delta (tangentă cu unghiul de pierdere dielectrică). Testarea VLF nu generează taxe spațiale dăunătoare, în timp ce testarea Tan Delta poate cuantifica cu precizie severitatea arborelui apei în interiorul cablului prin măsurarea caracteristicilor de creștere neliniară (Tip-up) a curentului de scurgere la diferite tensiuni, ajutându-vă astfel să planificați înlocuiri preventive.
