Firul de aluminiu poate fi conectat direct la recipientele din cupru?

Când se abordează întrebarea dacă fir de aluminiu poate fi conectat direct la o priză standard de cupru, știința materialelor și standardele actuale ale Codului electric național (NEC) oferă un răspuns definitiv: absolut nu .

Datele Comisiei pentru Siguranța Produselor de Consum (CPSC) din S.U.A. și Institutul de Cercetare Franklin dezvăluie că casele conectate cu fire de aluminiu „tehnologie veche” dinainte de 1972 au de 55 de ori mai multe șanse de a atinge „Condiții de pericol de incendiu” la conexiunile prizei și comutatorului, comparativ cu casele cu fir de cupru pur. Acest risc extrem de incendiu nu provine din firul de aluminiu din interiorul pereților, ci se concentrează mai degrabă la punctele de conectare mecanică dintre firul de aluminiu și bornele electrice neadaptate.

De ce este extrem de periculoasă conexiunea directă aluminiu la cupru?

Presarea aluminiului și cuprului împreună fără medii speciale sau design mecanic dedicat declanșează inevitabil o serie de reacții fizice și chimice lente, dar ireversibile, distructive.

• Nepotrivirea expansiunii termice și „Cold Flow”: Coeficientul de dilatare termică al aluminiului (~23,1 µm/m·°C) este semnificativ mai mare decât cel al cuprului și al oțelului. Când curentul încălzește sârma sub constrângerile rigide ale unui șurub standard, aluminiul suferă o expansiune severă și o deformare plastică transversală ireversibilă, cunoscută sub numele de „curgere la rece” sau fluaj mecanic. La răcire, aluminiul se contractă, dar își pierde volumul inițial, lăsând goluri microscopice care cauzează slăbiri severe, arc și eventual ardere în mii de cicluri termice.
• Strat de izolație cu oxid fatal: În timp ce cuprul oxidat păstrează o anumită conductivitate, aluminiul reacționează instantaneu la oxigen, formând un strat dens, extrem de dur de oxid de aluminiu (Al₂O₃). Acest strat este un excelent izolator electric care împiedică grav transmisia curentului. Pe măsură ce conexiunea mecanică se slăbește, oxidarea se accelerează, determinând creșterea exponențială a rezistenței de contact și generarea de căldură distructivă masivă.
• Coroziunea galvanică: Există o diferență semnificativă de potențial între aluminiu și cupru. Când aceste metale diferite se ating în interiorul unui recipient standard și sunt expuse la umiditatea ambientală, ele formează o celulă galvanică microscopică. Ca anod foarte activ, firul de aluminiu suferă o coroziune galvanică rapidă, degradându-și structura fizică și secțiunea transversală electrică.

Singura soluție de conexiune directă conformă: dispozitive cu rating CO/ALR

Prizele standard marcate „CU ONLY” sunt strict interzise să termine firul de aluminiu în orice circumstanțe. Datorită fluajului pe termen lung a aluminiului, dispozitivele „AL/CU” timpurii au eșuat, de asemenea, la rate mari.

Codurile electrice moderne (cum ar fi NEC 406.10) impun prin lege ca dispozitivele care nu sunt marcate cu CO/ALR (Cupru-Aluminiu revizuit) sunt absolut interzise de a termina direct conductorii de aluminiu. Recipientele CO/ALR trebuie să treacă de limitele stricte UL 1567 standard. Acestea folosesc o placare adâncă pentru a minimiza reacțiile galvanice și au fante de ghidare înguste și specializate pentru a bloca fizic firul de aluminiu pe loc, prevenind curgerea rece.

Cea mai bună soluție de reparație permanentă: „Pigtailing” de cupru

Deoarece recipientele CO/ALR sunt scumpe și nu pot rezolva pericolele mai multor fire de aluminiu îmbinate împreună în interiorul unei cutii de joncțiune, cea mai recomandată reparație permanentă a CPSC este "pigtailing" . Aceasta implică îmbinarea în siguranță a unei bucăți scurte de sârmă de cupru pur la firul de aluminiu existent, care este apoi conectat la orice priză modernă standard.

CPSC aprobă oficial doar două metode permanente de pigtailing:

1. Sistemul de sertizare cu sudură la rece COPALUM (soluție permanentă optimă)

Dezvoltată de TE Connectivity, aceasta este singura metodă de reparație pe care CPSC o consideră la fel de sigură precum recablarea completă a unei case cu cupru.

• Mecanismul: Folosește un manșon special din cupru placat cu cositor. O unealtă electrică proprietară aplică 10.000 de lire sterline de presiune absolută pentru a crea o „strângere uscată”.
• Rezultatul: Această presiune extremă obligă metalele să curgă plastic, rupând instantaneu stratul de oxid și topind rețelele metalice la temperatura camerei pentru a forma o „sudură la rece”, eliminând permanent oxidarea viitoare și coroziunea galvanică.

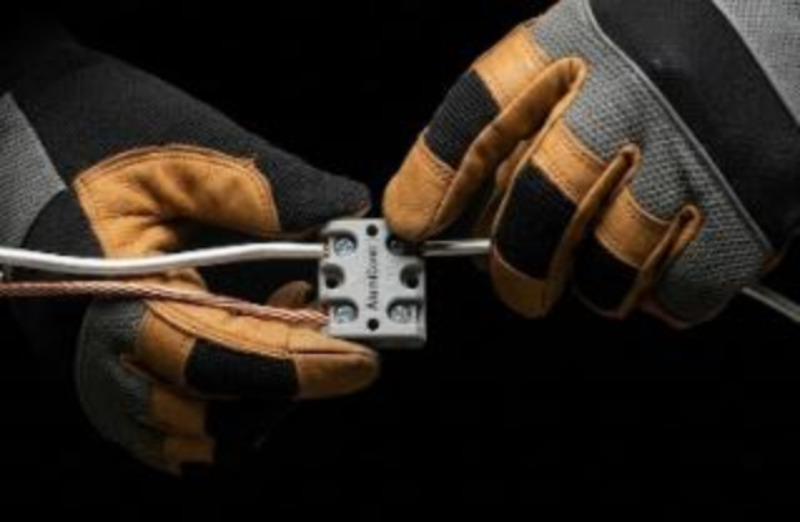

2. Terminal AlumiConn dedicat aluminiu-cupru (alternativă aprobată)

Pentru zonele în care instrumentele COPALUM nu sunt disponibile, CPSC aprobă conectorul AlumiConn de la King Innovation.

• Mecanismul: Acesta este un bloc terminal miniatural compact, cu mai multe porturi, în care firele de aluminiu și cupru sunt introduse în porturi complet izolate, întrerupând calea coroziunii galvanice la sursă.
• Antioxidare: Interiorul este pre-umplut cu o pastă antioxidantă care acoperă instantaneu cristalele goale de aluminiu la introducere, blocând oxigenul.

Avertisment critic de conformitate: control obligatoriu al cuplului (NEC 110.14(D))

Când se utilizează conectori AlumiConn, NEC 110.14(D) solicită în mod explicit instalatorilor să folosească un instrument cuplat calibrat (ca o șurubelniță dinamometrică) pentru a obține cuplul exact specificat de producător (de obicei, 10 până la 15 inch-lire). Strângerea insuficientă provoacă arderi cu rezistență ridicată, în timp ce strângerea excesivă zdrobește firul moale de aluminiu. Neutilizarea unui instrument de cuplu încalcă codurile NEC și poate duce la respingerea cererilor de asigurare după un incendiu.

Strict interzise: sunt sigure piulițele standard sau „violet”?

Nu. Nu trebuie să utilizați niciodată piulițe standard de sârmă cu răsucire pentru conexiunile aluminiu-cupru. Chiar și piulițele de sârmă „violet” comercializate pentru conexiuni aluminiu-cupru (cum ar fi Ideal 65, care conține pastă antioxidantă) nu sunt aprobate de CPSC pentru reparații permanente. Testele de laborator arată că arcurile spiralate din interiorul acestor piulițe de sârmă nu pot limita dilatarea termică severă și curgerea la rece a aluminiului. Conexiunile piulițelor de sârmă de pe sârmă de aluminiu eșuează adesea și prezintă pericol de incendiu chiar mai rapid decât recipientele vechi netratate, originale.

Întrebări frecvente | Întrebări frecvente

Î1: Pot conecta firul de aluminiu direct la o priză standard de cupru?

Absolut nu. Conform Codului electric național (NEC), dispozitivele necertificate fără marcaj CO/ALR sunt strict interzise să termine conductoarele de aluminiu. Comprimarea directă a acestor două metale fără un design mecanic specializat declanșează reacții distructive ireversibile.

Î2: De ce conectarea firului de aluminiu și cupru provoacă incendii? Există trei motive principale: în primul rând, dilatarea termică mai mare a aluminiului cauzează fluaj mecanic (curgere rece) la punctul de conectare, ducând la slăbiciune și arc. În al doilea rând, aluminiul expus formează instantaneu un strat de oxid foarte izolator (oxid de aluminiu) care generează căldură extremă. În al treilea rând, contactul dintre cele două metale provoacă coroziune galvanică, degradând rapid rezistența mecanică a firului.

Î3: Pot folosi recipiente „AL/CU” sau piulițe de sârmă „violet” cu pastă antioxidantă?

Nu. Dispozitivele „AL/CU” timpurii au eșuat pentru că nu au putut rezista fluajului pe termen lung a aluminiului. În mod similar, piulițele de sârmă „violet” cu pastă antioxidantă nu sunt recunoscute de CPSC pentru reparații permanente; rata lor de eșec și riscul de incendiu sunt chiar mai rapide decât recipientele vechi netratate.

Î4: Care este cea mai conformă și mai sigură modalitate de a repara cablurile vechi din aluminiu?

Există doar două căi complet conforme pentru a elimina permanent riscurile de supraîncălzire: fie înlocuiți complet dispozitivele cu recipiente CO/ALR dedicate care trec standardul UL 1567; sau utilizați pigtailing de cupru cu sistemul de sudură la rece COPALUM sau terminalele AlumiConn, asigurându-vă că utilizați un instrument de cuplu de precizie pentru a îndeplini specificațiile de cuplu NEC 110.14(D) în timpul instalării.
