Cel mai bun cablu pentru îngroparea directă subterană --- Un ghid cuprinzător de inginerie

Versiunea documentului: 1.0 Scop: Pentru a oferi inginerilsau electricieni, antreprenorilor și managerilor de proiect îndrumări obiective privind selecția cabluri potrivit pentru aplicații de îngropare directă, asigurând fiabilitatea pe termen lung și conformitatea cu standardele internaționale.

1. Introducere

Când vine vorba de longevitatea infrastructurii, selectarea cablului potrivit pentru Înmormântarea directă (DB) este una dintre cele mai critice decizii în proiectarea și instalarea electrică. Spre deosebire de cablurile instalate prin conducte, cablurile îngropate direct sunt expuse continuu la:

• Umiditatea solului și apa subterană
• Chimia și pH-ul solului variabile
• Tensiuni mecanice de la roci, umplutură și mișcarea solului
• Ciclul termic în timpul funcționării

Acest ghid definește cerințele cheie, recomandă tipurile de cabluri în funcție de aplicație, compară materialele conductorului și prezintă practicile esențiale de instalare pentru a obține o durată de viață de 30 de ani.

2. Cerințe pentru cablul de îngropare directă

Un cablu este considerat potrivit pentru îngropare directă numai atunci când izolația și mantaua sa exterioară sunt proiectate special pentru a rezista:

• Pătrunderea umezelii și fenomene de degradare precum arborerea apei
• Deteriorări mecanice de la obiecte ascuțite, tasări de sol sau săpături accidentale
• Atacul chimic de contaminanți ai solului, îngrășăminte sau ape subterane
• Stresul termic și de mediu în condiții normale și de suprasarcină

Cablurile standard pentru interior (de exemplu, THHN, sârmă obișnuită de construcție din PVC) sunt nu potrivit pentru îngropare directă fără protecție mecanică suplimentară.

3. Tipuri de cabluri recomandate în funcție de aplicație

Alegerea cablului depinde de clasa de tensiune, cerințele de sarcină, condițiile de mediu și standardele regionale/naționale predominante (de exemplu, NEC, IEC 60502 sau echivalente locale).

3.1 Rezidențial și comercial ușor (joasă tensiune ≤ 600 V)

• UF-B (alimentator subteran) Manta termoplastica rezistenta care inveleste toti conductorii; utilizat pe scară largă pentru circuitele de ramificație în locații umede.
• UTILIZARE-2 / RHW-2 / XHHW-2 Conductori unici izolați cu XLPE, 90°C umed/uscat; comune pentru intrările de serviciu și alimentatoare. Multe au mai multe evaluări pentru versatilitate.
• URD (Distribuție Rezidențială Subterană) Cabluri triplex/quadruplex din aluminiu pre-asamblate cu izolație XLPE; alegerea dominantă pentru serviciile subterane rezidențiale rentabile.

3.2 Comercial, industrial și utilitar (tensiune medie și sarcină mare)

• Cabluri izolate XLPE Izolația din polietilenă reticulata oferă stabilitate termică excelentă (90–105°C continuu), rezistență la fisurarea prin stres ambiental și performanță pe termen lung în medii umede. Construcții comune: mononucleu sau multinucleu cu manta din PVC, PE sau LSOH. Standarde aplicabile: IEC 60502-1 (LV), IEC 60502-2 (MV), UL 44, UL 854 etc.
• Cabluri blindate (pentru protecție mecanică îmbunătățită)
  • STA (Armura cu bandă de oțel) — Eficient împotriva strivirii și daunelor rozătoarelor.
  • SWA (blimă din sârmă de oțel) — Rezistență superioară la tracțiune; ideal pentru soluri instabile sau trageri lungi.

3.3 Energii regenerabile și instalații fotovoltaice

• USE-2 or Cablu fotovoltaic (UL 4703) Rezistent la UV, la temperaturi ridicate (90–150°C); potrivit pentru curse expuse și segmente îngropate.
• Conductoarele XLPE cu rating dublu (de exemplu, RHW-2/USE-2) sunt din ce în ce mai specificate.

4. Comparația materialului conductorului

Notă importantă pentru conductoarele de aluminiu: Utilizați întotdeauna conectori enumerați UL sau echivalenti, aplicați un compus antioxidant aprobat și urmați specificațiile producătorului cuplului pentru a minimiza erorile de conectare legate de oxidare.

5. Practici esențiale de instalare

Pentru a maximiza durata de viață și siguranța cablului:

1. Adâncimea minimă de îngropare Respectați codurile electrice locale/naționale. Valori tipice (exemplu din tabelul NEC 300.5):

• Circuite de ramificație rezidențiale (120/240 V cu protecție GFCI): 12–18 inchi
• Îngropare directă generală (majoritatea locațiilor): 24 inchi
• Sub zonele de trafic (cale de acces, drumuri): 24 inchi sau mai mult
• În conductă: adâncimi reduse permise (6–18 inci în funcție de tipul conductei)

2. Așternut și umplere Puneți 4-6 inci de nisip curat sau pământ fin, fără pietre sub și în jurul cablului pentru a vă proteja împotriva obiectelor ascuțite.

3. Avertizare și protecție mecanică

• Instalați bandă de avertizare subterană detectabilă la 12 inci deasupra cablului.
• Utilizați plăci de beton, plăci de protecție sau manșoane în zonele de excavare cu risc ridicat.

4.Cele mai bune practici suplimentare

• Respectați raza minimă de îndoire conform specificațiilor producătorului.
• Controlați tensiunea de tragere pentru a evita deteriorarea jachetei sau a izolației.
• Efectuați testarea rezistenței izolației (megger) după instalare și umplere.

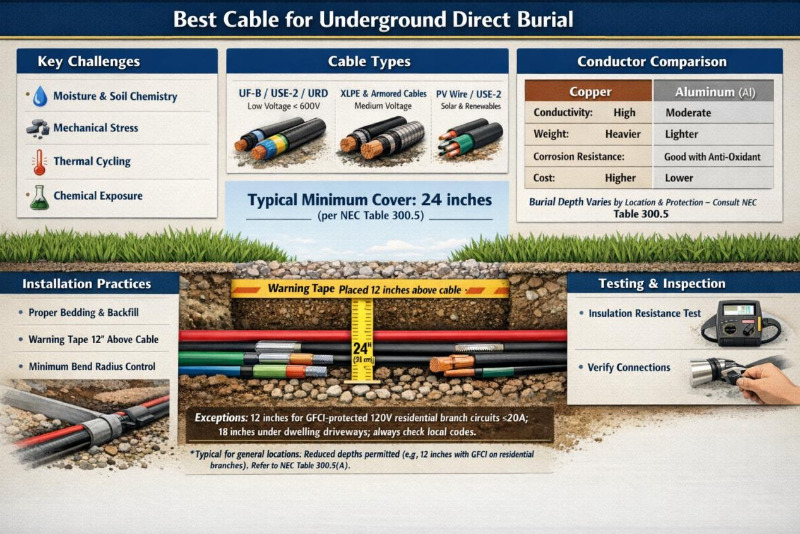

6. Rezumat – Ghid de selecție

Verificați întotdeauna conformitatea cu cea mai recentă ediție a standardelor aplicabile (NEC, seria IEC 60502 sau reglementările locale), examinați fișele tehnice ale producătorului și efectuați evaluări ale riscurilor specifice locației.
